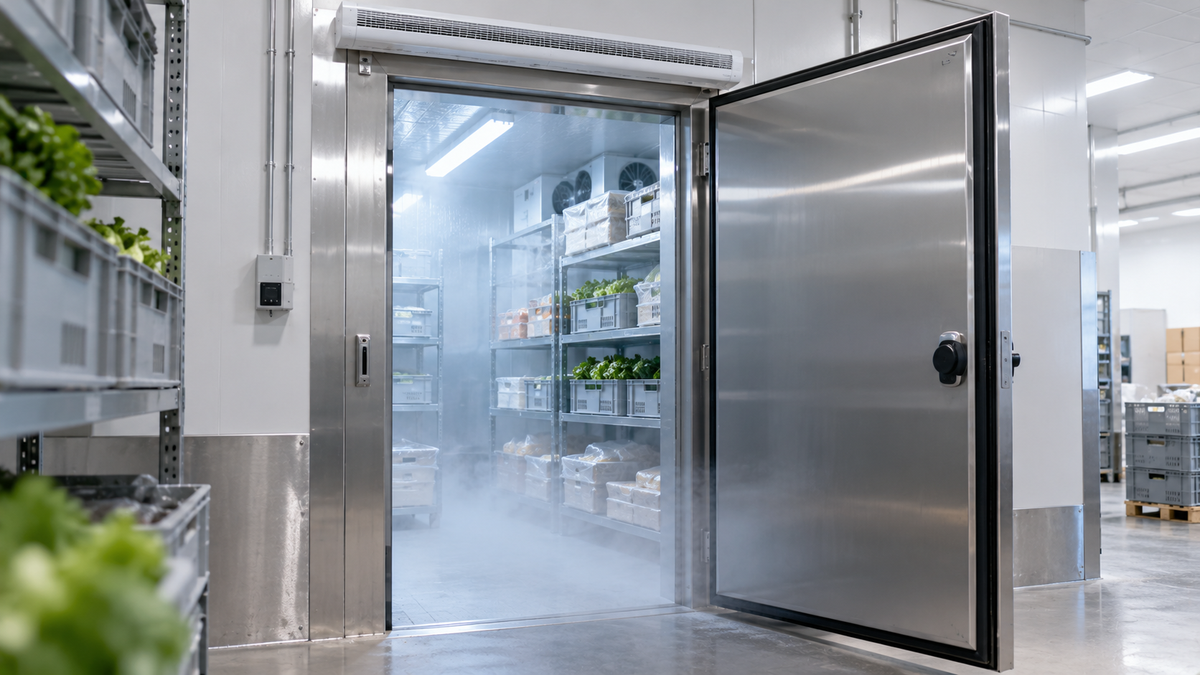

Kühlräume und Tiefkühlzellen sind stark gedämmt, doch jede Türöffnung lässt Kälte entweichen und warme, feuchte Luft hinein. In Gastronomie, Lebensmittelhandel, Pharmalager und Logistik geht die Tür oft dutzende Male am Tag auf. Ein Luftschleier für den Kühlraum bildet in dieser Öffnung eine Luftbarriere, die den Luftaustausch verringert, ohne den Durchgang für Personal, Hubwagen oder Stapler zu behindern.
In diesem Ratgeber erklären wir, was beim Öffnen einer Kühlraumtür physikalisch passiert, warum Kühlraum-Luftschleier ohne Heizung arbeiten, wie ein Türkontakt den Betrieb steuert und worauf Sie bei Auswahl und Montage achten sollten. Die technischen Angaben stammen aus den Datenblättern und Fachbeiträgen des Herstellers Frico.
Was beim Öffnen einer Kühlraumtür passiert
Kalte Luft ist schwerer als warme. Wird die Tür eines Kühlraums geöffnet, fließt die kalte Luft im unteren Bereich der Öffnung hinaus, während warme Luft aus dem Vorraum oben nachströmt. Dieser Austausch setzt sofort ein und hält an, solange die Tür offen ist. Je größer der Temperaturunterschied zwischen Kühlraum und Umgebung ist, desto stärker ist die Strömung. Bei einer Tiefkühlzelle mit deutlich negativen Raumtemperaturen ist der Effekt entsprechend ausgeprägter als bei einem Kühlraum für Getränke.
Frico beschreibt die Folgen so: Bei jedem Öffnen entweicht kalte Luft, gleichzeitig dringt warme und feuchte Luft von außen ein. Das führt zu Energieverlusten, Kondensation sowie Vereisungen auf Böden und an der Ausrüstung. Die Kälteanlage muss die eingetragene Wärme und Feuchtigkeit anschließend wieder abführen.
Folgen: Energie, Vereisung und Sicherheit
Der Energieverlust ist nur ein Teil des Problems. Die mit der warmen Luft eingetragene Feuchtigkeit kondensiert an kalten Flächen und gefriert in Tiefkühlbereichen. Frico nennt dazu mehrere Folgen, die im Betrieb spürbar sind:
- Eisbildung: In einer Tiefkühleinheit ohne Abtauautomatik bildet sich bei jedem Öffnen nach und nach eine Eisschicht, weil die einströmende Feuchtigkeit immer wieder gefriert. Das Abtauen eines großen Tiefkühlraums ist aufwendig, weil Ware dafür oft umgelagert werden muss.
- Rutschgefahr: Weniger Eis auf dem Boden bedeutet laut Frico mehr Sicherheit, weil die Rutschgefahr sinkt.
- Sicht und Kennzeichnung: Mit weniger Kondensat und Eis bleiben Oberflächen, Verpackungen und Regalbeschriftungen besser lesbar.
- Ausrüstung: Geringere Eisbildung wirkt sich laut Hersteller positiv auf den Zustand von Kühlanlage, Beleuchtung und Einbauten aus.
- Ware: Eine gleichmäßigere Temperatur trägt nach Frico zur Haltbarkeit von Lebensmitteln und Medikamenten bei.
Feuchte Luft, Kondensat und Eis sind auch aus der Wohnungslüftung bekannt. Wie Kondensat an kalten Flächen entsteht, erklären wir ausführlich im Ratgeber zu Kondenswasser am Fenster. Im Kühlraum gelten dieselben physikalischen Grundlagen, nur bei deutlich tieferen Temperaturen.
Warum Kühlraum-Luftschleier ohne Heizung arbeiten
An Ladeneingängen im Winter werden Luftschleier meist mit Heizung eingesetzt. Am Kühlraum ist das Ziel ein anderes: Hier soll keine Wärme in den Raum gelangen. Frico empfiehlt für Kühlraumöffnungen deshalb ausdrücklich Geräte ohne Heizung. Der Luftschleier bläst einen gleichmäßigen Luftstrahl über die Öffnung und trennt so die beiden Temperaturzonen.
Zur Einsparung nennt Frico für die Serie PAEC3200 einen konkreten Herstellerwert: Danach kann das Gerät den Energieverbrauch im Vergleich zu einer ungeschützten, geöffneten Tür um bis zu 85 % senken. Allgemein gibt der Hersteller unter Verweis auf unabhängige Tests an, dass korrekt installierte Luftschleier den Energieverlust an einer offenen Tür um bis zu 80 % reduzieren können. Beide Angaben sind Höchstwerte unter günstigen Bedingungen, die tatsächliche Wirkung hängt von Türgröße, Temperaturdifferenz, Öffnungsdauer und Montage ab.
In unserem Sortiment sind zwei Frico-Baureihen ausdrücklich für Kühlräume vorgesehen. Die folgende Tabelle fasst die Herstellerdaten zusammen:
| Merkmal | Frico PAECS | Frico PAEC |
|---|---|---|
| Einsatz laut Frico | Kühl- und Tiefkühlräume, Eingänge zu klimatisierten Bereichen | Kühlräume und Eingangsbereiche |
| Heizung | ohne | ohne |
| Längen | 1.050, 1.560 und 2.050 mm | PAEC 2500: 1.050, 1.560, 2.050 mm; PAEC 3200: 1.068, 1.578, 2.068 mm |
| Luftmenge | 1.450, 2.200 und 3.100 m³/h je Länge | stufenlos regelbar |
| Montagehöhe | Kühlräume bis 4 m, Eingänge empfohlen 2,5 m | in kalten Bereichen bis 5 m, je nach Bereich |
| Motor, Spannung | EC, 230 V | EC, 230 V |
| Schutzart | IP44 | PAEC 3200: IP44 |
Der schmale Kühlraum-Luftschleier PAECS wird über ein 1,5 m langes Kabel mit Stecker angeschlossen und waagerecht mit den mitgelieferten Wandhalterungen montiert. Für die Deckenmontage bietet Frico Zubehör wie Deckenhalterungen und Gewindestangen an.
Türkontakt und Regelung: Leistung nur bei offener Tür
Ein Kühlraum-Luftschleier muss nicht ständig mit voller Leistung laufen. Bei der Serie PAECS lässt sich die Luftmenge laut Datenblatt für geöffnete und geschlossene Tür getrennt einstellen. Ein Türkontakt meldet den Zustand an das Gerät: Bei geschlossener Tür läuft der Ventilator mit niedriger Drehzahl, bei geöffneter Tür mit hoher Drehzahl. Die niedrige Stufe wird am internen Potentiometer eingestellt, die hohe Stufe am externen Potentiometer PAMP10.
Als Türkontakt sieht Frico in den Datenblättern zu PAEC und PAECS den Türkontaktschalter AGB304 vor, einen Positionsendschalter mit 4 A bei 230 V und Schutzart IP44. Laut Hersteller lassen sich mit einem PAMP10 bis zu acht Geräte steuern, bei 2 m langen Geräten bis zu vier. Alternativ kann das Gerät über ein 0 bis 10 V Signal aus der Gebäudeleittechnik angesteuert werden. Die Steuerleitungen des PAECS sind dafür herausgeführt.
- Tür geschlossen: niedrige Drehzahl oder aus, geringer Stromverbrauch und wenig Geräusch
- Tür offen: hohe Drehzahl, stabile Luftbarriere über die gesamte Öffnung
- Anbindung an die Gebäudeleittechnik: Ein und Aus sowie Drehzahl über 0 bis 10 V
Luftschleier oder Streifenvorhang?
Viele Kühlräume sind mit PVC-Streifenvorhängen ausgestattet. Sie sind einfach und günstig, behindern aber Sicht und Durchfahrt und verschmutzen mit der Zeit. Frico nennt als Vorteile des Luftschleiers, dass der Einblick in den Kühlraum frei bleibt und Fahrzeuge und Waren leichter hinein und hinaus gelangen. Der Luftstrom bleibt nach Herstellerangabe intakt, unabhängig davon, wie viele Fahrzeuge die Öffnung passieren.
Welche Lösung im Einzelfall passt, hängt von der Temperaturdifferenz, der Häufigkeit der Türöffnungen, dem Verkehr und den Hygieneanforderungen ab. Sprechen Sie die Auswahl mit Ihrem Kältefachbetrieb ab, denn der Luftschleier beeinflusst die Last, die die Kälteanlage abführen muss. Wer eine Gastronomieküche mit Kühlzelle neu plant, findet weitere Hinweise in unserem Leitfaden zur Planung einer Großküche.
Auswahl und Montage in der Praxis
Für Kühlräume gelten dieselben Grundregeln wie an jedem anderen Eingang. Frico empfiehlt, dass der Luftschleier die gesamte Breite der Öffnung abdeckt und so nah wie möglich an der Öffnung montiert wird. Bei breiten Türen werden mehrere Geräte nebeneinander gesetzt. Maßgeblich für die Auswahl ist die tatsächliche Montagehöhe. Ausführliche Hinweise dazu finden Sie in unserem Ratgeber Luftschleier richtig auslegen.
Achten Sie außerdem auf folgende Punkte:
- Schutzart: In feuchten Bereichen ist eine höhere Schutzart sinnvoll. PAECS und PAEC 3200 sind nach Herstellerangabe in IP44 ausgeführt.
- Geräusch: Frico gibt für den PAECS je nach Länge einen Schalldruck von 44 bis 51 dB(A) bei 50 % und 62 bis 67 dB(A) bei 100 % Luftstrom an, gemessen in 5 m Abstand. Über den Türkontakt läuft das Gerät die meiste Zeit auf niedriger Stufe.
- Wartung: Beim PAECS lässt sich das Vorderteil für Montage und Wartung abnehmen, das Ausblasgitter ist verstellbar.
- Stromanschluss: Der PAECS wird mit Stecker geliefert. Für Türkontakt, Potentiometer oder GLT-Anbindung ist eine fachgerechte Verdrahtung nötig.
Für Montage und Anschluss arbeiten wir mit Installationspartnern zusammen, die Montage, Installation und Wartung bei Ihnen vor Ort übernehmen können.
Häufige Fragen
Braucht ein Kühlraum-Luftschleier eine Heizung?
Nein. Frico empfiehlt für Kühlraumöffnungen Geräte ohne Heizung, denn Ziel ist es, das Eindringen warmer Luft zu verhindern. Die Kühlraum-Serien PAEC und PAECS werden ohne Heizung angeboten.
Eignet sich ein Luftschleier auch für Tiefkühlräume?
Laut Frico ist der PAECS für Kühl- und Tiefkühlräume vorgesehen. Gerade bei Tiefkühlzellen ist die Verringerung der eingetragenen Feuchtigkeit wichtig, weil sie sonst als Eis an Boden, Verdampfer und Einbauten gefriert.
Läuft der Luftschleier auch bei geschlossener Tür?
Das ist einstellbar. Mit einem Türkontakt läuft der PAECS bei geschlossener Tür mit niedriger Drehzahl und erhöht beim Öffnen auf die hohe Stufe. Die beiden Stufen werden getrennt eingestellt.
Wie viel Energie spart ein Luftschleier am Kühlraum?
Frico gibt für den PAEC3200 bis zu 85 % weniger Energieverbrauch im Vergleich zu einer ungeschützten, geöffneten Tür an. Das ist ein Höchstwert. Wie viel Sie tatsächlich sparen, hängt von Türgröße, Temperaturunterschied und Öffnungsdauer ab.
Fazit
Jede geöffnete Kühlraumtür kostet Kälte und bringt Feuchtigkeit in den Raum, die als Kondensat oder Eis Probleme macht. Ein Luftschleier ohne Heizung trennt die Temperaturzonen, ohne den Durchgang zu behindern, und verringert laut Hersteller Energieverluste, Eisbildung und Abtauaufwand. Entscheidend sind eine passende Länge über die ganze Türbreite, die richtige Montagehöhe und ein Türkontakt, der die Leistung an den Türzustand anpasst. Kühlraum-Luftschleier von Frico und das passende Zubehör finden Sie in unserer Kategorie Luftschleier.
