Sanha | Artikel-Nr.: 12427012

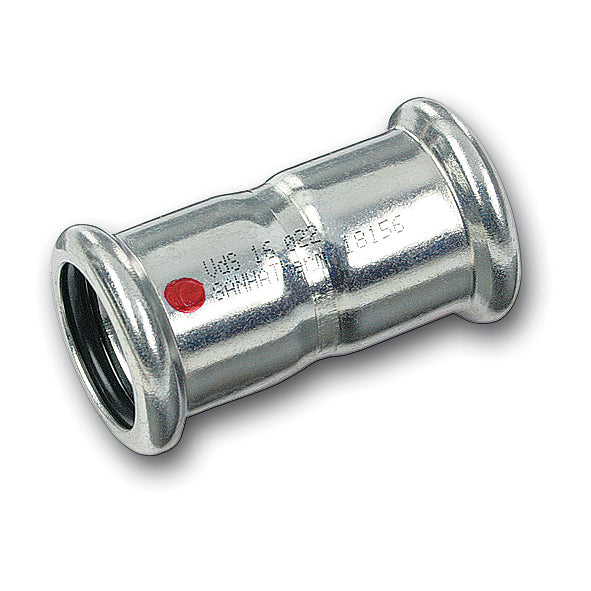

SANHA-Therm Muffe

Name: SANHA-Therm Muffe
Brand: Sanha
SKU: 12427012
Price: 2.99 EUR
Availability: InStock

2^{99 €}

inkl. MwSt. Versand wird beim Checkout berechnet.

● Lieferzeit: 5 bis 10 Werktage
● Versand: Deutschland 4,99 €, ab 100 € kostenlos; EU 19,99 €

✓ Originalware vom Hersteller
✓ Fachberatung durch Haustechnik-Spezialisten
✓ Zahlung per PayPal, Karte, Klarna oder Vorkasse
✓ Rechnung mit ausgewiesener MwSt.

Größe

Produktvarianten

Vorkasse

Auch per Vorkasse (Banküberweisung) zahlbar. Die Bankdaten erhalten Sie mit der Bestellbestätigung.

Beschreibung

SANHA-Therm Muffe ist eine Muffe mit Universal-Pressanschluss an beiden Enden. Der Artikel gehört zum Pressfittingsystem SANHA-Therm (Serie 24000) für Rohre aus unlegiertem Stahl und besteht laut Sanha aus unlegiertem Stahl (Werkstoff-Nr. 1.0034), außen galvanisch verzinkt. Sanha sieht das System nur für geschlossene Kreisläufe vor; es ist laut Sanha nicht für Trinkwasser geeignet.

Technische Daten

System	SANHA-Therm, Serie 24000, Katalognummer 24270
Bauform	Muffe, beidseitig mit Universal-Pressanschluss
Werkstoff	unlegierter Stahl (Werkstoff-Nr. 1.0034), außen galvanisch verzinkt
Dichtring	EPDM, schwarz, werkseitig eingelegt
Nenndruck	PN 16 (laut Sanha)
Max. Dauertemperatur	-30 bis 120 °C, kurzzeitig bis 150 °C (laut Sanha)
Prüfung	Verbindung geprüft in Anlehnung an DVGW W 534 (laut Sanha)
Presswerkzeug	bis 54 mm mit Pressbacken der SA-, V- oder M-Originalkontur (laut Sanha)
Abmessungen	d 12 bis 108 mm
Passende Rohre	SANHA-Therm Systemrohre nach EN 10305 (Empfehlung Sanha)

Maße in mm laut Sanha Z-Maße-Datenblatt; die Bezeichnungen der Spalten entsprechen der Zeichnung im Datenblatt (d Rohraußendurchmesser, z Z-Maß).

Größe	Artikelnummer	d	L	z
12	12427012	12	37	5
15	12427015	15	44	7
18	12427018	18	48	7
22	12427022	22	55	7
28	12427028	28	61	7
35	12427035	35	72	7
42	12427042	42	88	12
54	12427054	54	99	13
67	12427067	66,7	124	27
76,1	12427076	76,1	129	28
88,9	12427089	88,9	140	25
108,0	124270108	108	168	25

Merkmale

Einsatzbereiche laut Sanha Montageinformation: Heizung und Kühlung, trockene Druckluft mit Restölgehalt bis 25 mg/m³, Schiffsbau.
Kennzeichnung laut Sanha: roter Punkt am Fitting (nicht für Trinkwasser zulässig).
Merkmal unverpresst undicht: Versehentlich nicht verpresste Verbindungen werden bei der Dichtheitsprüfung erkannt. Sanha nennt dafür Prüfdrücke von 1 bis 6,5 bar mit Wasser oder 150 mbar bis 3 bar mit Luft.
TÜV-Bauteilkennzeichen TÜV.K.23-001 für die Pressfitting-Verbindung aus Sanha-Pressfitting und Systemrohr (Typ unter anderem Sanha Therm), gültig bis 30.11.2028.
VdS-Anerkennung G 411011 für das Rohrsystem SANHA-Therm in ortsfesten Wasserlöschanlagen, gültig bis 21.02.2028. Sie umfasst Pressfittings aus Stahl 1.0034 von 22 bis 108 mm und gilt laut Anerkennung nur für Strang- und Verteilrohre in Nassanlagen hinter der Alarmventilstation mit den dort genannten Einschränkungen.

Hinweise zur Montage

Bei dauerhafter Einwirkung von Feuchtigkeit oder korrosionsfördernden Stoffen aus Umgebung oder Baustoffen ist laut Sanha ein zusätzlicher wasserdichter und porenfreier Korrosionsschutz nach AGI-Arbeitsblatt Q 151 erforderlich.
Für Abmessungen über 54 mm gelten die Werkzeugvorgaben der Sanha Montageinformation.

Hinweis zu den Varianten

Wählen Sie die Größe. Sie entspricht dem Rohraußendurchmesser d in mm. Der Wert 67 in der Größe entspricht laut Datenblatt d 66,7 mm.
