Sanha  |  Artikel-Nr.: 6913015

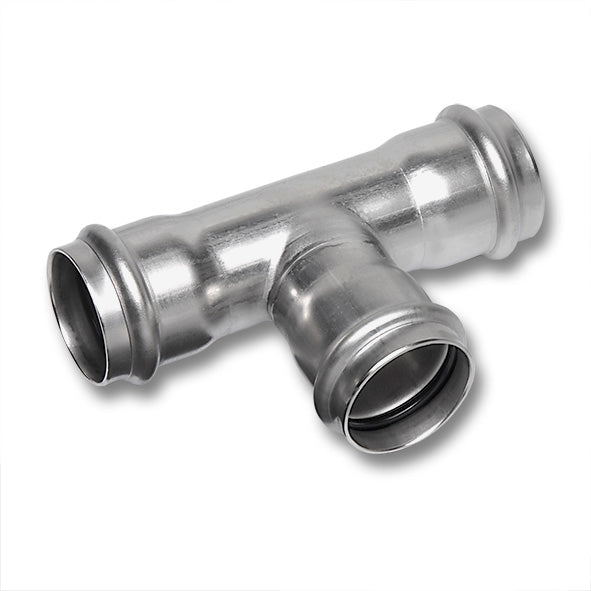

Sanha NiroSan T-Stück, 3 Muffen

1699 €
inkl. MwSt. Versand wird beim Checkout berechnet.
● Lieferzeit: 5 bis 10 Werktage
 ● Versand: Deutschland 4,99 €, ab 100 € kostenlos; EU 19,99 €
✓ Originalware vom Hersteller
✓ Fachberatung durch Haustechnik-Spezialisten
✓ Zahlung per PayPal, Karte, Klarna oder Vorkasse
✓ Rechnung mit ausgewiesener MwSt.
  • American Express
  • Apple Pay
  • Google Pay
  • Klarna
  • Mastercard
  • PayPal
  • Shop Pay
  • Visa
  • Vorkasse

Auch per Vorkasse (Banküberweisung) zahlbar. Die Bankdaten erhalten Sie mit der Bestellbestätigung.

Beschreibung

Sanha NiroSan T-Stück, 3 Muffen ist ein T-Stück mit Universal-Pressanschluss an allen drei Enden. Der Artikel gehört zum Pressfittingsystem NiroSan (Serie 9000) aus nichtrostendem Stahl.

Technische Daten
System NiroSan, Serie 9000, Katalognummer 9130
Bauform T-Stück, allseitig mit Universal-Pressanschluss
Werkstoff Cr-Ni-Mo-Stahl, Werkstoff-Nr. 1.4404 nach EN 10088 (laut Sanha)
Dichtring EPDM, schwarz, werkseitig eingelegt
Nenndruck PN 40 bei d 15 bis 22 mm, PN 25 bei d 28 bis 35 mm, PN 16 ab d 42 mm (laut Sanha Montageinformation)
Max. Dauertemperatur -30 bis 120 °C, kurzzeitig bis 150 °C (laut Sanha)
Prüfung Verbindung geprüft nach DVGW W 534 (laut Sanha)
Presswerkzeug bis 54 mm mit Pressbacken der SA-, V- oder M-Originalkontur (laut Sanha)
Abmessungen d 15 bis 168,3 mm
Passende Rohre NiroSan, NiroSan ECO und NiroSan F Systemrohre nach EN 10312 (Empfehlung Sanha)

Maße in mm laut Sanha Z-Maße-Datenblatt; die Bezeichnungen der Spalten entsprechen der Zeichnung im Datenblatt (d Rohraußendurchmesser, z Z-Maß).

Gleiche Anschlüsse:

Größe Artikelnummer d H L z1 z2
15 6913015 15 46 47 22 21
18 6913018 18 49 49 24 24
22 6913022 22 53 54 26 25
28 6913028 28 59 60 30 30
35 6913035 35 65 65 35 34
42 6913042 42 76 77 39 37
54 6913054 54 90 89 45 45
64 6913064 64 93 94 47 46
76,1 6913076 76,1 105 108 57 55
88,9 6913089 88,9 117 120 63 60
108,0 69130108 108 140 144 74 71
139,7 69130140 139,7 197 197 99 99
168,3 69130168 168,3 235 257 139 118

Reduzierte T-Stücke:

Größe Artikelnummer d1 d2 d3 H L1 L2 z1 z2 z3
18x15x15 69130181515 18 15 15 52 49 53 24 16 17
18x15x18 69130181518 18 15 18 53 49 49 24 17 24
22x15x15 69130221515 22 15 15 47 54 63 26 22 38
22x15x22 69130221522 22 15 22 51 54 54 26 26 26
22x18x18 69130221818 22 18 18 50 54 59 26 25 34
22x18x22 69130221822 22 18 22 50 54 54 26 25 26
28x15x28 69130281528 28 15 28 55 60 60 31 30 31
28x18x28 69130281828 28 18 28 53 60 60 31 28 31
28x22x22 69130282222 28 22 22 53 54 54 25 25 26
28x22x28 69130282228 28 22 28 57 60 60 31 29 31
35x15x35 69130351535 35 15 35 58 65 65 35 33 35
35x18x35 69130351835 35 18 35 55 65 65 35 30 35
35x22x35 69130352235 35 22 35 60 65 65 35 32 35
35x28x35 69130352835 35 28 35 62 65 65 35 33 35
42x18x42 69130421842 42 18 42 60 77 77 39 35 39
42x22x42 69130422242 42 22 42 63 77 77 39 35 39
42x28x42 69130422842 42 28 42 65 77 77 39 36 39
42x35x42 69130423542 42 35 42 67 77 77 39 37 39
54x22x54 69130542254 54 22 54 69 89 89 45 41 45
54x28x54 69130542854 54 28 54 70 89 89 45 41 45
54x35x54 69130543554 54 35 54 73 89 89 45 43 45
54x42x54 69130544254 54 42 54 81 89 89 45 43 45
64x22x64 69130642264 64 22 64 76 94 94 47 48 47
64x28x64 69130642864 64 28 64 79 94 94 47 50 47
64x35x64 69130643564 64 35 64 80 94 94 47 50 47
64x42x64 69130644264 64 42 64 88 94 94 47 50 47
64x54x64 69130645464 64 54 64 94 94 94 47 50 47
76,1x22x76,1 69130762276 76,1 22 76,1 82 108 108 58 54 58
76,1x28x76,1 69130762876 76,1 28 76,1 84 108 108 58 55 58
76,1x35x76,1 69130763576 76,1 35 76,1 86 108 108 58 56 58
76,1x42x76,1 69130764276 76,1 42 76,1 94 108 108 58 56 58
76,1x54x76,1 69130765476 76,1 54 76,1 101 108 108 57 56 57
76,1x64x76,1 69130766476 76,1 64 76,1 99 108 108 58 52 58
88,9x22x88,9 69130892289 88,9 22 88,9 89 120 120 63 61 63
88,9x28x88,9 69130892889 88,9 28 88,9 90 120 120 63 61 63
88,9x35x88,9 69130893589 88,9 35 88,9 92 120 120 63 62 63
88,9x42x88,9 69130894289 88,9 42 88,9 101 120 120 63 63 63
88,9x54x88,9 69130895489 88,9 54 88,9 107 120 120 63 63 63
88,9x64x88,9 69130896489 88,9 64 88,9 107 120 120 63 59 63
88,9x76,1x88,9 69130897689 88,9 76,1 88,9 112 120 120 63 62 63
108,0x22x108,0 6913010822108 108 22 108 98 144 144 75 70 75
108,0x28x108,0 6913010828108 108 28 108 100 144 144 75 71 75
108,0x35x108,0 6913010835108 108 35 108 102 144 144 75 72 75
108,0x42x108,0 6913010842108 108 42 108 110 144 144 75 72 75
108,0x54x108,0 6913010854108 108 54 108 117 144 144 75 73 75
108,0x64x108,0 6913010864108 108 64 108 116 144 144 75 69 75
108,0x76,1x108,0 6913010876108 108 76,1 108 122 144 144 75 72 75
108,0x88,9x108,0 6913010889108 108 88,9 108 127 144 144 75 70 75
139,7x76,1x139,7 6913014076140 139,7 76,1 139,7 143 197 197 99 88 99
139,7x88,9x139,7 6913014089140 139,7 88,9 139,7 153 197 197 99 95 99
139,7x108,0x139,7 69130140108140 139,7 108 139,7 167 197 197 99 96 99
168,3x76,1x168,3 6913016876168 168,3 76,1 168,3 157 257 257 139 103 139
168,3x88,9x168,3 6913016889168 168,3 88,9 168,3 167 257 257 139 110 139
168,3x108,0x168,3 69130168108168 168,3 108 168,3 182 257 257 139 111 139
168,3x139,7x168,3 69130168140168 keine Angabe keine Angabe keine Angabe keine Angabe keine Angabe keine Angabe keine Angabe keine Angabe keine Angabe

Merkmale
  • Einsatzbereiche laut Sanha: Trinkwasser, Heizung, Regenwasser, Druckluft mit Restölgehalt bis 25 mg/m³, technische Gase, Kühlwasser und Schiffsbau.
  • Kennzeichnung am Fitting laut Sanha: Hersteller, Dimension und DVGW-Prüfzeichen.
  • Merkmal unverpresst undicht: Versehentlich nicht verpresste Verbindungen werden bei der Dichtheitsprüfung erkannt. Sanha nennt dafür Prüfdrücke von 1 bis 6,5 bar mit Wasser oder 150 mbar bis 3 bar mit Luft.
  • Bei technischen Gasen beträgt der maximale Betriebsdruck laut Sanha 16 bar.
  • DVGW-Baumusterprüfzertifikat DW-8501BT0271 für das Trinkwasserinstallationssystem NiroSan-Press aus Pressverbindern und Rohren aus nichtrostendem Stahl (Prüfgrundlagen unter anderem DVGW W 534 und GW 541), gültig bis 24.06.2031.
  • DVGW-Konformitätsbestätigung Hygiene HW-1001DQ0058 für NiroSan Pressfittings (Serie 9000) aus 1.4404 für die Trinkwasserinstallation, gültig bis 18.06.2030.
  • DVGW-Konformitätsbestätigung Hygiene HW-1011DQ0356 für das zusammengesetzte Produkt NiroSan Pressfitting (Serie 9000) für die Trinkwasserinstallation, gültig bis 14.03.2030.
  • VdS-Anerkennung G 4040057 für das Rohrsystem NiroSan Press Serie 9000 in ortsfesten Wasserlöschanlagen, gültig bis 01.03.2030. Sie umfasst Pressfittings aus Edelstahl 1.4404 von 22 bis 108 mm mit EPDM-Dichtring und gilt laut Anerkennung nur für Nassanlagen hinter der Alarmventilstation mit den dort genannten Einschränkungen.

Hinweise zur Montage
  • Rohre laut Sanha Montageinformation rechtwinklig ablängen, innen und außen entgraten und die Einstecktiefe vor dem Verpressen mit wasserfestem Stift auf dem Rohr markieren.
  • Für Abmessungen über 54 mm gelten die Werkzeugvorgaben der Sanha Montageinformation.
  • Einstecktiefe laut Sanha Montageinformation bei 139,7 mm: 98 mm, bei 168,3 mm: 120 mm.

Hinweis zu den Varianten

Wählen Sie die Größe. Die Größe nennt bei gleichen Anschlüssen einen Durchmesser d in mm, bei reduzierten T-Stücken d1 x d2 x d3 in mm (d2 ist der Abzweig).
