Sanha  |  Artikel-Nr.: 61813015

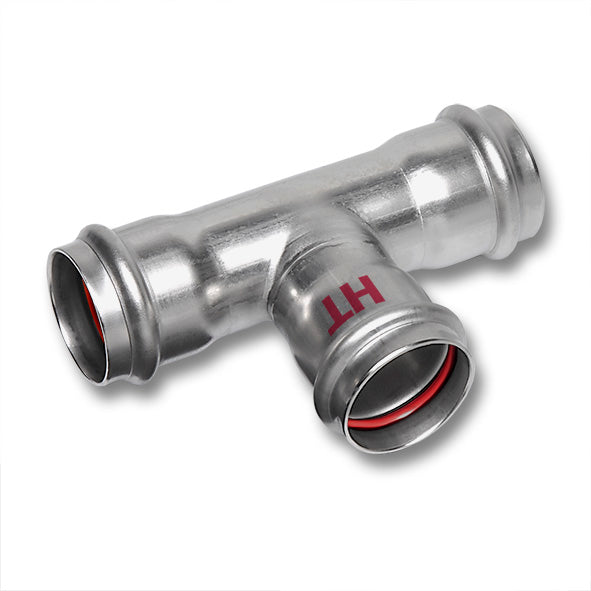

Sanha NiroSan Industry T-Stück, 3 Muffen

1799 €
inkl. MwSt. Versand wird beim Checkout berechnet.
● Lieferzeit: 5 bis 10 Werktage
 ● Versand: Deutschland 4,99 €, ab 100 € kostenlos; EU 19,99 €
✓ Originalware vom Hersteller
✓ Fachberatung durch Haustechnik-Spezialisten
✓ Zahlung per PayPal, Karte, Klarna oder Vorkasse
✓ Rechnung mit ausgewiesener MwSt.
  • American Express
  • Apple Pay
  • Google Pay
  • Klarna
  • Mastercard
  • PayPal
  • Shop Pay
  • Visa
  • Vorkasse

Auch per Vorkasse (Banküberweisung) zahlbar. Die Bankdaten erhalten Sie mit der Bestellbestätigung.

Beschreibung

Sanha NiroSan Industry T-Stück, 3 Muffen ist ein T-Stück mit Universal-Pressanschluss an allen drei Enden. Der Artikel gehört zum Pressfittingsystem NiroSan Industry (Serie 18000) aus nichtrostendem Stahl.

Technische Daten
System NiroSan Industry, Serie 18000, Katalognummer 18130
Bauform T-Stück, allseitig mit Universal-Pressanschluss
Werkstoff Cr-Ni-Mo-Stahl, Werkstoff-Nr. 1.4404 (laut Sanha)
Dichtring FKM, rot, werkseitig eingelegt
Nenndruck PN 40 bei d 15 bis 22 mm, PN 25 bei d 28 bis 35 mm, PN 16 bei d 42 bis 108 mm (laut Sanha Montageinformation)
Max. Dauertemperatur -20 bis 160 °C je nach Medium, kurzzeitig bis 280 °C (laut Sanha)
Prüfung Verbindung geprüft in Anlehnung an DVGW W 534 (laut Sanha)
Presswerkzeug bis 54 mm mit Pressbacken der SA-, V- oder M-Originalkontur (laut Sanha)
Abmessungen d 15 bis 108 mm
Passende Rohre NiroSan, NiroSan ECO und NiroSan F Systemrohre nach EN 10312 (Empfehlung Sanha)

Maße in mm laut Sanha Z-Maße-Datenblatt; die Bezeichnungen der Spalten entsprechen der Zeichnung im Datenblatt (d Rohraußendurchmesser, z Z-Maß).

Gleiche Anschlüsse:

Größe Artikelnummer d H L z1 z2
15 61813015 15 46 47 22 21
18 61813018 18 49 49 24 24
22 61813022 22 53 54 26 25
28 61813028 28 59 60 30 30
35 61813035 35 65 65 35 34
42 61813042 42 76 77 39 37
54 61813054 54 90 89 45 45
76,1 61813076 76,1 105 108 57 55
88,9 61813089 88,9 117 120 63 60
108,0 618130108 108 140 144 74 71

Reduzierte T-Stücke:

Größe Artikelnummer d1 d2 d3 H L1 L2 z1 z2 z3
18x15x15 618130181515 18 15 15 52 49 53 24 16 17
18x15x18 618130181518 18 15 18 53 49 49 24 17 24
22x15x15 618130221515 22 15 15 47 54 63 26 22 38
22x15x22 618130221522 22 15 22 51 54 54 26 26 26
22x18x18 618130221818 22 18 18 50 54 59 26 25 34
22x18x22 618130221822 22 18 22 50 54 54 26 25 26
28x15x28 618130281528 28 15 28 55 60 60 31 30 31
28x18x28 618130281828 28 18 28 53 60 60 31 28 31
28x22x22 618130282222 28 22 22 53 54 54 25 25 26
28x22x28 618130282228 28 22 28 57 60 60 31 29 31
35x15x35 618130351535 35 15 35 58 65 65 35 33 35
35x18x35 618130351835 35 18 35 55 65 65 35 30 35
35x22x35 618130352235 35 22 35 60 65 65 35 32 35
35x28x35 618130352835 35 28 35 62 65 65 35 33 35
42x18x42 618130421842 42 18 42 60 77 77 39 35 39
42x22x42 618130422242 42 22 42 63 77 77 39 35 39
42x28x42 618130422842 42 28 42 65 77 77 39 36 39
42x35x42 618130423542 42 35 42 67 77 77 39 37 39
54x22x54 618130542254 54 22 54 69 89 89 45 41 45
54x28x54 618130542854 54 28 54 70 89 89 45 41 45
54x35x54 618130543554 54 35 54 73 89 89 45 43 45
54x42x54 618130544254 54 42 54 81 89 89 45 43 45
76,1x22x76,1 618130762276 76,1 22 76,1 82 108 108 58 54 58
76,1x28x76,1 618130762876 76,1 28 76,1 84 108 108 58 55 58
76,1x35x76,1 618130763576 76,1 35 76,1 86 108 108 58 56 58
76,1x42x76,1 618130764276 76,1 42 76,1 94 108 108 58 56 58
76,1x54x76,1 618130765476 76,1 54 76,1 101 108 108 57 56 57
88,9x22x88,9 618130892289 88,9 22 88,9 89 120 120 63 61 63
88,9x28x88,9 618130892889 88,9 28 88,9 90 120 120 63 61 63
88,9x35x88,9 618130893589 88,9 35 88,9 92 120 120 63 62 63
88,9x42x88,9 618130894289 88,9 42 88,9 101 120 120 63 63 63
88,9x54x88,9 618130895489 88,9 54 88,9 107 120 120 63 63 63
88,9x76x88,9 618130897689 88,9 76,1 88,9 112 120 120 63 62 63
108,0x22x108,0 61813010822108 108 22 108 98 144 144 75 70 75
108,0x28x108,0 61813010828108 108 28 108 100 144 144 75 71 75
108,0x35x108,0 61813010835108 108 35 108 102 144 144 75 72 75
108,0x42x108,0 61813010842108 108 42 108 110 144 144 75 72 75
108,0x54x108,0 61813010854108 108 54 108 117 144 144 75 73 75
108,0x76,1x108,0 61813010876108 108 76,1 108 122 144 144 75 72 75
108,0x88,9x108,0 61813010889108 108 88,9 108 127 144 144 75 70 75

Merkmale
  • Einsatzbereiche laut Sanha Montageinformation: Druckluft, technische Gase, Solaranlagen, Fernwärme, Sattdampfanlagen, Heizöl und Kraftstoffe sowie Schiffsbau.
  • Kennzeichnung am Fitting laut Sanha: Hersteller, Dimension, Prüfzeichen und rote HT-Kennzeichnung.
  • Bei technischen Gasen beträgt der maximale Betriebsdruck laut Sanha 16 bar.
  • Allgemeine bauaufsichtliche Zulassung / Allgemeine Bauartgenehmigung Z-38.4-280 des DIBt für Pressverbindungen des Systems NiroSan Press Industry, Serie S18000, für einwandige Rohrleitungen in Anlagen zum Umgang mit Heizöl und Dieselkraftstoff, gültig bis 31.10.2030.
  • TÜV-Bauteilkennzeichen TÜV.K.23-001 für die Pressfitting-Verbindung aus Sanha-Pressfitting und Systemrohr (Typ unter anderem NiroSan Press Industry), gültig bis 30.11.2028.
  • VdS-Anerkennung G 4090010 für das Rohrsystem NiroSan Press Industry Serie 18000 in ortsfesten Wasserlöschanlagen, gültig bis 01.03.2030. Sie umfasst Pressfittings aus Edelstahl 1.4404 von 22 bis 88,9 mm mit rotem FKM-Dichtring und gilt laut Anerkennung für Nass- und Trockenanlagen hinter der Alarmventilstation mit den dort genannten Einschränkungen.

Hinweise zur Montage
  • Rohre laut Sanha Montageinformation rechtwinklig ablängen, innen und außen entgraten und die Einstecktiefe vor dem Verpressen mit wasserfestem Stift auf dem Rohr markieren.
  • Für Abmessungen über 54 mm gelten die Werkzeugvorgaben der Sanha Montageinformation.

Hinweis zu den Varianten

Wählen Sie die Größe. Die Größe nennt bei gleichen Anschlüssen einen Durchmesser d in mm, bei reduzierten T-Stücken d1 x d2 x d3 in mm (d2 ist der Abzweig).
