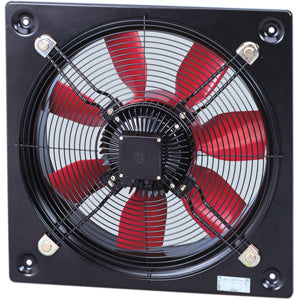

S&P HCFB/HCFT Axial-Wandventilator mit Wandplatte, 230 V oder 400 V

Name: S&P HCFB/HCFT Axial-Wandventilator mit Wandplatte, 230 V oder 400 V
Brand: S&P Deutschland GmbH
SKU: 5604319300
Price: 484.49 EUR
Availability: InStock

484^{49 €} ~~661^{64 €}~~

inkl. MwSt. Versand wird beim Checkout berechnet.

● Lieferzeit: 5 bis 10 Werktage
● Versand: Deutschland 4,99 €, ab 100 € kostenlos; EU 19,99 €

✓ Originalgerät vom Hersteller, CE-gekennzeichnet
✓ Leiser Betrieb bei passender Dimensionierung
✓ Zahlung per PayPal, Karte, Klarna oder Vorkasse
✓ Fachberatung zur passenden Geräteauswahl

Vorkasse

Auch per Vorkasse (Banküberweisung) zahlbar. Die Bankdaten erhalten Sie mit der Bestellbestätigung.

Beschreibung

S&P HCFB/HCFT Axial-Wandventilator mit Wandplatte, 230 V oder 400 V: Axial-Wandventilator mit Wandplatte aus Stahlblech, angeformter Einströmdüse und Berührungsschutzgitter, als HCFB für Wechselstrom 230 V oder als HCFT und HCGT für Drehstrom 400 V. Zur Auswahl stehen unter Ausführung: HCFT/4 H, 400 V, HCFT/6 H, 400 V, HCFB/4 H, 230 V, HCFB/6 H, 230 V, HCGT/2 L, 400 V und HCGT/2 I, 400 V.

Die Ausführungen im Einzelnen

HCFT H, 400 V: S&P HCFT H ist ein Axial-Wandventilator mit Wandplatte aus der S&P-Serie HCFB/HCFT für Drehstrom 3~ 400 V. Die Wandplatte aus Stahlblech hat eine angeformte Einströmdüse und ein Berührungsschutzgitter; das Axiallaufrad besteht aus glasfaserverstärktem Kunststoff. Laut Hersteller entsteht durch die Kombination des Motors mit dem umlaufenden Laufrad ein flacher Aufbau.

HCFB H, 230 V: S&P HCFB H ist ein Axial-Wandventilator mit Wandplatte aus der S&P-Serie HCFB/HCFT für Wechselstrom 1~ 230 V. Die Wandplatte aus Stahlblech hat eine angeformte Einströmdüse und ein Berührungsschutzgitter; das Axiallaufrad besteht aus glasfaserverstärktem Kunststoff. Laut Hersteller entsteht durch die Kombination des Motors mit dem umlaufenden Laufrad ein flacher Aufbau.

HCGT, 400 V: S&P HCGT/2-315/L ist ein zweipoliger Axial-Wandventilator mit Wandplatte für Drehstrom, den S&P im Katalog bei der Serie HCFB/HCFT führt. Die Wandplatte aus Stahlblech hat eine angeformte Einströmdüse und ein Berührungsschutzgitter.

Technische Daten

Serie	HCFB/HCFT
Bauart	Axial-Wandventilator mit Wandplatte
Wandplatte	Stahlblech mit angeformter Einströmdüse, Berührungsschutzgitter aus Stahl nach EN 60335-1 und EN 60335-2-80, gesamte Konstruktion Epoxid-Polyester-beschichtet, Schrauben aus Edelstahl

Angaben je Ausführung:

Merkmal	HCFT H, 400 V	HCFB H, 230 V	HCFB H, 230 V	HCGT, 400 V	HCGT, 400 V
Laufrad	Axiallaufrad aus thermoplastischem, glasfaserverstärktem Kunststoff, statisch und dynamisch ausgewuchtet nach ISO 1940	Axiallaufrad aus thermoplastischem, glasfaserverstärktem Kunststoff, statisch und dynamisch ausgewuchtet nach ISO 1940	Axiallaufrad aus thermoplastischem, glasfaserverstärktem Kunststoff, statisch und dynamisch ausgewuchtet nach ISO 1940	keine Angabe	keine Angabe
Netzanschluss	3~ 400 V, 50 Hz	1~ 230 V, 50 Hz, Kondensatormotor	1~ 230 V, 50 Hz, Kondensatormotor	3~ 230/400 V, 50 Hz, 2-polig	3~ 230/400 V, 50 Hz, 2-polig
Motor	AC-Motor, Wärmeklasse F, Schutzart IP65, Thermokontakt separat zum Klemmenbrett geführt, geschlossene wartungsfreie Kugellager, Dauerbetrieb S1	AC-Motor, Wärmeklasse F, Schutzart IP65, Thermokontakt separat zum Klemmenbrett geführt, geschlossene wartungsfreie Kugellager, Dauerbetrieb S1	AC-Motor, Wärmeklasse F, Schutzart IP65, Thermokontakt separat zum Klemmenbrett geführt, geschlossene wartungsfreie Kugellager, Dauerbetrieb S1	keine Angabe	keine Angabe
Klemmenkasten	dicht, mit Kabelverschraubung PG-11	dicht, mit Kabelverschraubung PG-11	dicht, mit Kabelverschraubung PG-11	keine Angabe	keine Angabe
Luftrichtung	A (Motor über Laufrad)	A (Motor über Laufrad)	A (Motor über Laufrad)	keine Angabe	keine Angabe
Einbaulage	in jeder Achslage	in jeder Achslage	in jeder Achslage	keine Angabe	keine Angabe
Drehzahlsteuerung	transformatorisch und über Frequenzumrichter (20 bis 50 Hz); Ausnahmen siehe Merkmale	transformatorisch und elektronisch (Ausnahme siehe Merkmale)	transformatorisch und elektronisch (Ausnahme siehe Merkmale)	über Frequenzumrichter; Stufentransformatoren laut S&P nicht möglich	über Frequenzumrichter; Stufentransformatoren laut S&P nicht möglich
Drehzahl	keine Angabe	keine Angabe	1.380 min⁻¹	2.630 min⁻¹	2.570 min⁻¹
Laufraddurchmesser	keine Angabe	keine Angabe	450 mm	315 mm	355 mm
Leistungsaufnahme max.	keine Angabe	keine Angabe	471 W	461 W	497 W
Motorstrom	keine Angabe	keine Angabe	2,0 A	1,4 A (230 V), 0,81 A (400 V)	1,4 A (230 V), 0,85 A (400 V)
Schalldruckpegel¹	keine Angabe	keine Angabe	65 dB(A)	68 dB(A)	71 dB(A)
Schallleistungspegel LwA	keine Angabe	keine Angabe	79 dB(A)	82 dB(A)	85 dB(A)
Volumenstrom freiblasend	keine Angabe	keine Angabe	6.830 m³/h	3.790 m³/h	4.490 m³/h
Gewicht	keine Angabe	keine Angabe	13 kg	7 kg	8 kg

Hinweis zu den Varianten

Wählen Sie Ausführung und Baugröße. Nicht jede Kombination ist lieferbar.

Ausführung	Baugröße	Artikelnummer	Drehzahl	Laufraddurchmesser	Leistungsaufnahme max.	Motorstrom 230 V	Motorstrom 400 V	Schalldruckpegel¹	Volumenstrom freiblasend	Gewicht	Motorstrom
HCFT/4 H, 400 V	250	5604319300	1.365 min⁻¹	250 mm	73 W	0,3 A	0,2 A	49 dB(A)	1.110 m³/h	5 kg
HCFT/4 H, 400 V	315	5602083700	1.340 min⁻¹	315 mm	124 W	0,5 A	0,3 A	55 dB(A)	2.170 m³/h	7 kg
HCFT/4 H, 400 V	355	5602060600	1.385 min⁻¹	355 mm	171 W	0,9 A	0,5 A	59 dB(A)	3.550 m³/h	8 kg
HCFT/4 H, 400 V	400	5602052400	1.370 min⁻¹	400 mm	250 W	1,0 A	0,6 A	62 dB(A)	4.790 m³/h	9 kg
HCFT/4 H, 400 V	450	5602053000	1.380 min⁻¹	450 mm	449 W	1,4 A	0,8 A	65 dB(A)	6.640 m³/h	13 kg
HCFT/4 H, 400 V	500	5602054900	1.460 min⁻¹	500 mm	767 W	3,5 A	2,0 A	68 dB(A)	9.750 m³/h	16 kg
HCFT/4 H, 400 V	560	5602042300	1.390 min⁻¹	560 mm	1.051 W	3,8 A	2,2 A	70 dB(A)	12.500 m³/h	22 kg
HCFT/4 H, 400 V	630	5602005100	1.425 min⁻¹	630 mm	1.582 W	nicht angegeben	2,9 A	73 dB(A)	17.900 m³/h	25 kg
HCFT/4 H, 400 V	710	5605126100	1.375 min⁻¹	710 mm	2.413 W	nicht angegeben	4,3 A	74 dB(A)	22.140 m³/h	27 kg
HCFT/6 H, 400 V	355	5602110800	925 min⁻¹	355 mm	83 W	0,3 A	0,2 A	48 dB(A)	2.260 m³/h	8 kg
HCFT/6 H, 400 V	400	5602121500	880 min⁻¹	400 mm	107 W	0,5 A	0,3 A	51 dB(A)	3.070 m³/h	9 kg
HCFT/6 H, 400 V	450	5602458500	910 min⁻¹	450 mm	146 W	0,5 A	0,3 A	54 dB(A)	4.440 m³/h	13 kg
HCFT/6 H, 400 V	500	5602266900	920 min⁻¹	500 mm	240 W	1,0 A	0,6 A	57 dB(A)	6.350 m³/h	16 kg
HCFT/6 H, 400 V	560	5602111700	925 min⁻¹	560 mm	337 W	1,2 A	0,7 A	59 dB(A)	8.320 m³/h	22 kg
HCFT/6 H, 400 V	630	5602120700	920 min⁻¹	630 mm	534 W	2,1 A	1,2 A	62 dB(A)	11.400 m³/h	25 kg
HCFT/6 H, 400 V	710	5605449800	955 min⁻¹	710 mm	888 W	4,5 A	2,6 A	65 dB(A)	16.260 m³/h	27 kg
HCFB/4 H, 230 V	250	5603891200	1.380 min⁻¹	250 mm	77 W			49 dB(A)	1.090 m³/h	5 kg	0,3 A
HCFB/4 H, 230 V	315	5602069600	1.340 min⁻¹	315 mm	125 W			55 dB(A)	2.220 m³/h	7 kg	0,6 A
HCFB/4 H, 230 V	355	5602184400	1.415 min⁻¹	355 mm	168 W			59 dB(A)	3.470 m³/h	8 kg	0,7 A
HCFB/4 H, 230 V	400	5602075400	1.420 min⁻¹	400 mm	271 W			62 dB(A)	4.920 m³/h	9 kg	1,2 A
HCFB/4 H, 230 V	500	5602185000	1.400 min⁻¹	500 mm	671 W			68 dB(A)	9.140 m³/h	16 kg	2,9 A
HCFB/4 H, 230 V	560	5602002800	1.410 min⁻¹	560 mm	1.102 W			70 dB(A)	12.980 m³/h	22 kg	4,7 A
HCFB/4 H, 230 V	630	5602082900	1.380 min⁻¹	630 mm	1.573 W			73 dB(A)	17.230 m³/h	25 kg	7,1 A
HCFB/6 H, 230 V	315	5605756500	990 min⁻¹	315 mm	80 W			45 dB(A)	1.620 m³/h	7 kg	0,4 A
HCFB/6 H, 230 V	355	5602119900	920 min⁻¹	355 mm	81 W			48 dB(A)	2.250 m³/h	8 kg	0,4 A
HCFB/6 H, 230 V	400	5602081100	885 min⁻¹	400 mm	100 W			51 dB(A)	2.980 m³/h	9 kg	0,4 A
HCFB/6 H, 230 V	450	5602095400	920 min⁻¹	450 mm	103 W			54 dB(A)	3.510 m³/h	13 kg	0,7 A
HCFB/6 H, 230 V	500	5602145700	920 min⁻¹	500 mm	224 W			57 dB(A)	6.030 m³/h	16 kg	1,0 A
HCFB/6 H, 230 V	560	5602071300	905 min⁻¹	560 mm	321 W			59 dB(A)	8.180 m³/h	22 kg	1,3 A
HCFB/6 H, 230 V	630	5602072100	915 min⁻¹	630 mm	469 W			62 dB(A)	11.000 m³/h	25 kg	2,0 A
HCFB/4 H, 230 V	450	5602070400	1.380 min⁻¹	450 mm	471 W			65 dB(A)	6.830 m³/h	13 kg	2,0 A
HCGT/2 L, 400 V	315	5602513600	2.630 min⁻¹	315 mm	461 W			68 dB(A)	3.790 m³/h	7 kg	1,4 A (230 V), 0,81 A (400 V)
HCGT/2 I, 400 V	355	5602514100	2.570 min⁻¹	355 mm	497 W			71 dB(A)	4.490 m³/h	8 kg	1,4 A (230 V), 0,85 A (400 V)

Merkmale

HCFT H, 400 V: Allpolig wirksamer Motorschutz nach EN 60335-2-80 in Verbindung mit dem Motorschutzschalter MSD-2 (Thermokontakt separat zum Klemmenbrett geführt).
Wandplatte und Berührungsschutzgitter laut Hersteller Epoxid-Polyester-beschichtet, Schrauben aus Edelstahl.
HCFT H, 400 V: Für die Drehzahlsteuerung nennt S&P je Baugröße Frequenzumrichter FUD N (Aufputz, IP66) bzw. FUD N S (Schaltschrank, IP20) und 5-Stufentransformatoren RDV N bzw. RDV S; für HCFT/4-630/H und HCFT/4-710/H sind laut Zubehörtabelle keine Stufentransformatoren möglich.
HCFT H, 400 V: Als Zubehör nennt S&P unter anderem den Motorschutzschalter MSD-2, den Revisionsschalter PM-55/3 NV, den Stufenschalter SSD und den Sollwertsteller SWG (0 bis 10 V) für die Frequenzumrichter.
Leistungsdaten laut S&P nach ISO 5801, gemessen mit Berührungsschutzgitter; Leistungskurven, Schallleistungsspektren und Abmessungen enthält der S&P-Katalog.
HCFB H, 230 V: Allpolig wirksamer Motorschutz nach EN 60335-2-80 in Verbindung mit dem Motorschutzschalter MSD-2 (Thermokontakt separat zum Klemmenbrett geführt).
HCFB H, 230 V: Für die Drehzahlsteuerung nennt S&P je Baugröße elektronische Drehzahlsteller REB und 5-Stufentransformatoren REV N (mit Motorschutzeinrichtung) bzw. REV S (Schaltschrank); für HCFB/4-630/H ist laut Zubehörtabelle kein elektronischer Drehzahlsteller vorgesehen.
HCFB H, 230 V: Als Zubehör nennt S&P unter anderem den Motorschutzschalter MSD-2, den Revisionsschalter PM-55/3 NV und den Stufenschalter SSW für Schaltschranktransformatoren.
HCFB H, 230 V: Drehzahlsteuerung laut S&P über den elektronischen Drehzahlsteller REB-2,5N(E) oder die 5-Stufentransformatoren REV-3 N (mit Motorschutzeinrichtung, Aufputz) bzw. REV-3 S (Schaltschrank).
HCGT, 400 V: Für die Drehzahlsteuerung nennt S&P den Frequenzumrichter FUD N-0,37 (Aufputz, IP66) bzw. FUD N-0,37 S (Schaltschrank, IP20); 5-Stufentransformatoren sind laut Zubehörtabelle nicht möglich.
HCGT, 400 V: Als Zubehör nennt S&P unter anderem den Motorschutzschalter MSD-2.

¹ Schalldruckpegel laut S&P im Freifeld, gemessen in ca. dreifachem Laufraddurchmesser, mindestens 1,5 m Abstand.
