S&P Deutschland GmbH  |  Artikel-Nr.: 8070404181

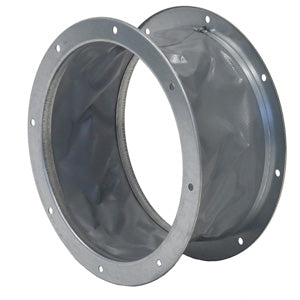

S&P ELV Elastische Verbindung

9699 € 10234 €
inkl. MwSt. Versand wird beim Checkout berechnet.
● Lieferzeit: 5 bis 10 Werktage
 ● Versand: Deutschland 4,99 €, ab 100 € kostenlos; EU 19,99 €
✓ Originalware vom Hersteller
✓ Fachberatung durch Haustechnik-Spezialisten
✓ Zahlung per PayPal, Karte, Klarna oder Vorkasse
✓ Rechnung mit ausgewiesener MwSt.
  • American Express
  • Apple Pay
  • Google Pay
  • Klarna
  • Mastercard
  • PayPal
  • Shop Pay
  • Visa
  • Vorkasse

Auch per Vorkasse (Banküberweisung) zahlbar. Die Bankdaten erhalten Sie mit der Bestellbestätigung.

Beschreibung

S&P ELV: Elastische Verbindung. Wählbar sind die Ausführungen ELV, ELV CAIB, ELV CAIT, ELV EX und ELV RHE sowie 24 Baugrößen.

Technische Daten
Hersteller S&P
Temperaturbeständigkeit bis 80 °C
S&P-Typ Artikelnummer Ausführung Baugröße Bohrungen F Hersteller Manschette Flansche Baulänge L
ELV-180/300 8070404181 ELV 180/300 4 x Ø10 S&P Gewebematerial mit luftdichter PVC-Beschichtung Stahlblech, verzinkt 170 mm
ELV-250/435 8070402230 ELV 250/435 4 x Ø10 S&P Gewebematerial mit luftdichter PVC-Beschichtung Stahlblech, verzinkt 170 mm
ELV-315 8070402231 ELV 315 8 x Ø10 S&P Gewebematerial mit luftdichter PVC-Beschichtung Stahlblech, verzinkt 170 mm
ELV-355/560 8070402232 ELV 355/560 8 x Ø10 S&P Gewebematerial mit luftdichter PVC-Beschichtung Stahlblech, verzinkt 170 mm
ELV-400/630 8070402233 ELV 400/630 8 x Ø12 S&P Gewebematerial mit luftdichter PVC-Beschichtung Stahlblech, verzinkt 170 mm
ELV-450 8070402234 ELV 450 8 x Ø12 S&P Gewebematerial mit luftdichter PVC-Beschichtung Stahlblech, verzinkt 170 mm
ELV-500/710 8070402235 ELV 500/710 12 x Ø12 S&P Gewebematerial mit luftdichter PVC-Beschichtung Stahlblech, verzinkt 170 mm
ELV-560 8070402236 ELV 560 12 x Ø12 S&P Gewebematerial mit luftdichter PVC-Beschichtung Stahlblech, verzinkt 170 mm
ELV-630/905 8070402237 ELV 630/905 12 x Ø12 S&P Gewebematerial mit luftdichter PVC-Beschichtung Stahlblech, verzinkt 170 mm
ELV-710/1100 8070402238 ELV 710/1100 16 x Ø12 S&P Gewebematerial mit luftdichter PVC-Beschichtung Stahlblech, verzinkt 170 mm
ELV-800 8070402239 ELV 800 16 x Ø12 S&P Gewebematerial mit luftdichter PVC-Beschichtung Stahlblech, verzinkt 170 mm
ELV CAIB 10 5209373900 ELV CAIB 10 k. A. S&P Gewebematerial mit luftdichter PVC-Beschichtung 30 mm, Stahlblech verzinkt k. A.
ELV CAIB 20/30/40 5209374000 ELV CAIB 20/30/40 k. A. S&P Gewebematerial mit luftdichter PVC-Beschichtung 30 mm, Stahlblech verzinkt k. A.
ELV CAIT 48 18318 ELV CAIT 48 k. A. S&P Gewebematerial mit luftdichter PVC-Beschichtung 30 mm, Stahlblech verzinkt k. A.
ELV CAIT 50 5209073900 ELV CAIT 50 k. A. S&P Gewebematerial mit luftdichter PVC-Beschichtung 30 mm, Stahlblech verzinkt k. A.
ELV CAIT 88 18319 ELV CAIT 88 k. A. S&P Gewebematerial mit luftdichter PVC-Beschichtung 30 mm, Stahlblech verzinkt k. A.
ELV CAIT 120 18320 ELV CAIT 120 k. A. S&P Gewebematerial mit luftdichter PVC-Beschichtung 30 mm, Stahlblech verzinkt k. A.
ELV CAIT 160 L012800071 ELV CAIT 160 k. A. S&P Gewebematerial mit luftdichter PVC-Beschichtung 30 mm, Stahlblech verzinkt k. A.
ELV CAIT 200 L012800072 ELV CAIT 200 k. A. S&P Gewebematerial mit luftdichter PVC-Beschichtung 30 mm, Stahlblech verzinkt k. A.
ELV-315 EX 8200990001 ELV EX 315 8 x Ø10 S&P Gewebematerial mit elektrisch leitfähiger Beschichtung Stahlblech, verzinkt 170 mm
ELV-355/560 EX 8200990002 ELV EX 355/560 8 x Ø10 S&P Gewebematerial mit elektrisch leitfähiger Beschichtung Stahlblech, verzinkt 170 mm
ELV-400/630 EX 8200990003 ELV EX 400/630 8 x Ø12 S&P Gewebematerial mit elektrisch leitfähiger Beschichtung Stahlblech, verzinkt 170 mm
ELV-450 EX 8200990004 ELV EX 450 8 x Ø12 S&P Gewebematerial mit elektrisch leitfähiger Beschichtung Stahlblech, verzinkt 170 mm
ELV-500/710 EX 8200990005 ELV EX 500/710 12 x Ø12 S&P Gewebematerial mit elektrisch leitfähiger Beschichtung Stahlblech, verzinkt 170 mm
ELV-560 EX 8200990006 ELV EX 560 12 x Ø12 S&P Gewebematerial mit elektrisch leitfähiger Beschichtung Stahlblech, verzinkt 170 mm
ELV-630/905 EX 8200990007 ELV EX 630/905 12 x Ø12 S&P Gewebematerial mit elektrisch leitfähiger Beschichtung Stahlblech, verzinkt 170 mm
ELV-710/1100 EX 8200990008 ELV EX 710/1100 16 x Ø12 S&P Gewebematerial mit elektrisch leitfähiger Beschichtung Stahlblech, verzinkt 170 mm
ELV RHE 4500 5138928100 ELV RHE 4500 k. A. k. A. Gewebematerial mit luftdichter PVC-Beschichtung 35 mm, Stahlblech verzinkt k. A.
ELV RHE 6000 5138924700 ELV RHE 6000 k. A. k. A. Gewebematerial mit luftdichter PVC-Beschichtung 35 mm, Stahlblech verzinkt k. A.
ELV RHE 8000 5138924800 ELV RHE 8000 k. A. k. A. Gewebematerial mit luftdichter PVC-Beschichtung 35 mm, Stahlblech verzinkt k. A.
ELV RHE 10000 5138926300 ELV RHE 10000 k. A. k. A. Gewebematerial mit luftdichter PVC-Beschichtung 35 mm, Stahlblech verzinkt k. A.
ELV RHE 15000 5138005200 ELV RHE 15000 k. A. k. A. Gewebematerial mit luftdichter PVC-Beschichtung 35 mm, Stahlblech verzinkt k. A.

Anschlussmaße ELV CAIT laut Maßzeichnung S&P (in mm):

S&P-Typ C D H I
ELV CAIT 48 800 620 840 650
ELV CAIT 88 1100 810 1140 850
ELV CAIT 120 1100 1100 1140 1188
ELV CAIT 160 1210 1160 1240 1216
ELV CAIT 200 1515 1160 1545 1216

Merkmale
  • Maße laut S&P: ØD Nenndurchmesser, ØB Flanschaußendurchmesser, ØE Lochkreis, F Anzahl und Durchmesser der Bohrungen.
  • Maßbezeichnungen wie in der Maßzeichnung von S&P (alle Maße in mm).

Hinweis zu den Varianten

Die Tabelle oben nennt zu jeder Auswahl den S&P-Typ und die Artikelnummer.
