Sanha | Artikel-Nr.: 1608512

SANHA-Press Überspringbogen, 1 oder 2 Muffen

Name: SANHA-Press Überspringbogen, 1 oder 2 Muffen
Brand: Sanha
SKU: 1608512
Price: 17.99 EUR
Availability: InStock

17^{99 €}

inkl. MwSt. Versand wird beim Checkout berechnet.

● Lieferzeit: 5 bis 10 Werktage
● Versand: Deutschland 4,99 €, ab 100 € kostenlos; EU 19,99 €

✓ Originalware vom Hersteller
✓ Fachberatung durch Haustechnik-Spezialisten
✓ Zahlung per PayPal, Karte, Klarna oder Vorkasse
✓ Rechnung mit ausgewiesener MwSt.

Ausführung

Größe

Produktvarianten

Vorkasse

Auch per Vorkasse (Banküberweisung) zahlbar. Die Bankdaten erhalten Sie mit der Bestellbestätigung.

Beschreibung

SANHA-Press Überspringbogen, 1 oder 2 Muffen fasst folgende Ausführungen in einem Produkt zusammen: 2 Muffen, 1 Muffe (Muffe x Einsteckende). Wählen Sie unter Ausführung die gewünschte Ausführung und anschließend unter Größe die passende Variante. Die Angaben je Ausführung stehen unten.

Die Ausführungen im Einzelnen

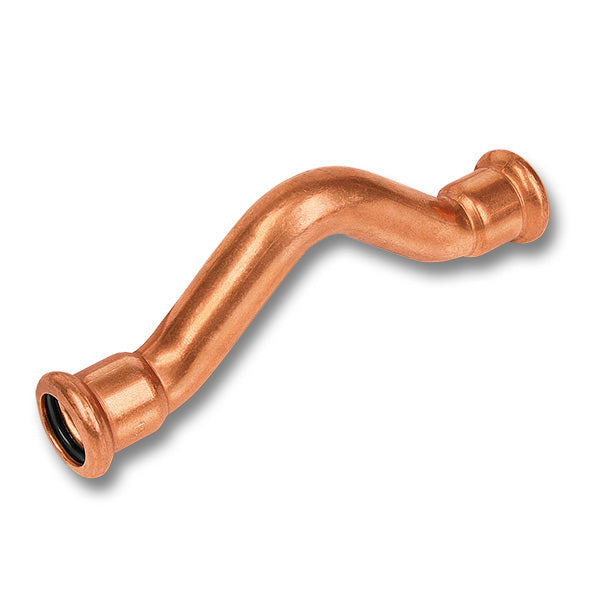

2 Muffen: SANHA-Press Überspringbogen, 2 Muffen ist ein Überspringbogen mit Universal-Pressanschluss an beiden Enden, mit dem eine Leitung über eine kreuzende Leitung geführt wird. Der Artikel gehört zum Pressfittingsystem SANHA-Press (Serie 6000) aus Kupfer.

1 Muffe (Muffe x Einsteckende): SANHA-Press Überspringbogen, 1 Muffe ist ein Überspringbogen mit einem Universal-Pressanschluss und einem Einsteckende, mit dem eine Leitung über eine kreuzende Leitung geführt wird. Der Artikel gehört zum Pressfittingsystem SANHA-Press (Serie 6000) aus Kupfer.

Technische Daten

Werkstoff	Kupfer Cu-DHP (CW024A)
Dichtring	EPDM, schwarz, werkseitig eingelegt
Nenndruck	PN 16 (laut Sanha)
Max. Dauertemperatur	-30 bis 120 °C, kurzzeitig bis 150 °C (laut Sanha)
Prüfung	Verbindung geprüft nach DVGW W 534 (laut Sanha)
Presswerkzeug	bis 54 mm mit Pressbacken der SA-, V- oder M-Originalkontur (laut Sanha)
Abmessungen	d 12 bis 28 mm
Passende Rohre	Kupferrohre nach EN 1057 und DVGW GW 392 mit den Wanddicken laut Tabelle der Sanha Montageinformation

Angaben je Ausführung:

Merkmal	2 Muffen	1 Muffe (Muffe x Einsteckende)
System	SANHA-Press, Serie 6000, Katalognummer 6085	SANHA-Press, Serie 6000, Katalognummer 6086
Bauform	Überspringbogen, beidseitig mit Universal-Pressanschluss	Überspringbogen mit Universal-Pressanschluss und Einsteckende

Hinweis zu den Varianten

Wählen Sie Ausführung und Größe. Nicht jede Kombination ist lieferbar.

Ausführung	Größe	Artikelnummer	d	A	H	L	z
2 Muffen	12	1608512	12	18	30	55	39
2 Muffen	15	1608515	15	19	34	62	44
2 Muffen	18	1608518	18	20	38	71	51
2 Muffen	22	1608522	22	25	47	86	63
2 Muffen	28	1608528	28	28	56	102	75
1 Muffe (Muffe x Einsteckende)	12	1608612
1 Muffe (Muffe x Einsteckende)	15	1608615
1 Muffe (Muffe x Einsteckende)	18	1608618
1 Muffe (Muffe x Einsteckende)	22	1608622
1 Muffe (Muffe x Einsteckende)	28	1608628

Merkmale

Einsatzbereiche laut Sanha: Trinkwasser, Heizung und Kühlung, Druckluft mit Restölgehalt bis 25 mg/m³, technische Gase und Schiffsbau.
Kennzeichnung am Fitting laut Sanha: Hersteller, Dimension und DVGW-Prüfzeichen; keine zusätzliche farbige Außenkennzeichnung.
Merkmal unverpresst undicht: Versehentlich nicht verpresste Verbindungen werden bei der Dichtheitsprüfung erkannt. Sanha nennt dafür Prüfdrücke von 1 bis 6,5 bar mit Wasser oder 150 mbar bis 3 bar mit Luft.
Bei technischen Gasen beträgt der maximale Betriebsdruck laut Sanha 16 bar.
DVGW-Konformitätsbestätigung Hygiene HW-1001DQ0143 für SANHA-Press Pressfittings (Serie 6000) aus Kupfer CW024A (Cu-DHP) für die Trinkwasserinstallation, gültig bis 25.03.2030.
TÜV-Bauteilkennzeichen TÜV.K.23-001 für die Pressfitting-Verbindung aus Sanha-Pressfitting und Systemrohr (Typ unter anderem Sanha Press), gültig bis 30.11.2028.
