Sanha  |  Artikel-Nr.: 11208512

SANHA-Press Solar Überspringbogen, 1 oder 2 Muffen

1899 €
inkl. MwSt. Versand wird beim Checkout berechnet.
● Lieferzeit: 5 bis 10 Werktage
 ● Versand: Deutschland 4,99 €, ab 100 € kostenlos; EU 19,99 €
✓ Originalware vom Hersteller
✓ Fachberatung durch Haustechnik-Spezialisten
✓ Zahlung per PayPal, Karte, Klarna oder Vorkasse
✓ Rechnung mit ausgewiesener MwSt.
  • American Express
  • Apple Pay
  • Google Pay
  • Klarna
  • Mastercard
  • PayPal
  • Shop Pay
  • Visa
  • Vorkasse

Auch per Vorkasse (Banküberweisung) zahlbar. Die Bankdaten erhalten Sie mit der Bestellbestätigung.

Beschreibung

SANHA-Press Solar Überspringbogen, 1 oder 2 Muffen fasst folgende Ausführungen in einem Produkt zusammen: 2 Muffen, 1 Muffe (Muffe x Einsteckende). Wählen Sie unter Ausführung die gewünschte Ausführung und anschließend unter Größe die passende Variante. Die Angaben je Ausführung stehen unten.

Die Ausführungen im Einzelnen

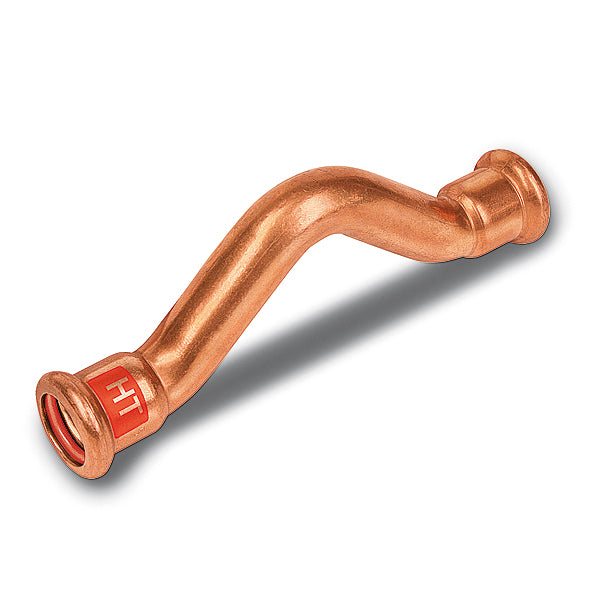

2 Muffen: SANHA-Press Solar Überspringbogen, 2 Muffen ist ein Überspringbogen mit Universal-Pressanschluss an beiden Enden, mit dem eine Leitung über eine kreuzende Leitung geführt wird. Der Artikel gehört zum Pressfittingsystem SANHA-Press Solar (Serie 12000) aus Kupfer und besteht laut Sanha aus Kupfer Cu-DHP. Laut Sanha ist das System mit rotem FKM-Dichtring für Solar- und Hochtemperaturanwendungen vorgesehen.

1 Muffe (Muffe x Einsteckende): SANHA-Press Solar Überspringbogen, 1 Muffe ist ein Überspringbogen mit einem Universal-Pressanschluss und einem Einsteckende, mit dem eine Leitung über eine kreuzende Leitung geführt wird. Der Artikel gehört zum Pressfittingsystem SANHA-Press Solar (Serie 12000) aus Kupfer und besteht laut Sanha aus Kupfer Cu-DHP. Laut Sanha ist das System mit rotem FKM-Dichtring für Solar- und Hochtemperaturanwendungen vorgesehen.

Technische Daten
Werkstoff Kupfer Cu-DHP (laut Sanha)
Dichtring FKM, rot, werkseitig eingelegt
Nenndruck PN 16 (laut Sanha)
Max. Dauertemperatur -20 bis 160 °C je nach Medium, kurzzeitig bis 280 °C (laut Sanha)
Prüfung Verbindung geprüft in Anlehnung an DVGW W 534 (laut Sanha)
Presswerkzeug bis 54 mm mit Pressbacken der SA-, V- oder M-Originalkontur (laut Sanha)
Abmessungen d 12 bis 28 mm
Passende Rohre Kupferrohre nach EN 1057 in den Ausführungen weich, halbhart und hart (laut Sanha)

Angaben je Ausführung:

Merkmal 2 Muffen 1 Muffe (Muffe x Einsteckende)
System SANHA-Press Solar, Serie 12000, Katalognummer 12085 SANHA-Press Solar, Serie 12000, Katalognummer 12086
Bauform Überspringbogen, beidseitig mit Universal-Pressanschluss Überspringbogen mit Universal-Pressanschluss und Einsteckende

Hinweis zu den Varianten

Wählen Sie Ausführung und Größe. Nicht jede Kombination ist lieferbar.

Ausführung Größe Artikelnummer d A H L z
2 Muffen 12 11208512 12 18 30 55 39
2 Muffen 15 11208515 15 19 34 62 44
2 Muffen 18 11208518 18 20 38 71 51
2 Muffen 22 11208522 22 25 47 86 63
2 Muffen 28 11208528 28 28 56 102 75
1 Muffe (Muffe x Einsteckende) 12 11208612
1 Muffe (Muffe x Einsteckende) 15 11208615
1 Muffe (Muffe x Einsteckende) 18 11208618
1 Muffe (Muffe x Einsteckende) 22 11208622
1 Muffe (Muffe x Einsteckende) 28 11208628

Merkmale
  • Einsatzbereiche laut Sanha Montageinformation: Druckluft, technische Gase, Heizung und Kühlung, Sattdampfanlagen, Fernwärme, Heizöl und Kraftstoffe sowie Solaranlagen. Der FKM-Dichtring ist laut Sanha beständig gegen Öle und Wasser-Glykol-Gemisch.
  • Kennzeichnung am Fitting laut Sanha: Hersteller, Dimension, Prüfzeichen und rote HT-Kennzeichnung.
  • Bei technischen Gasen beträgt der maximale Betriebsdruck laut Sanha 16 bar.
  • 2 Muffen: Allgemeine bauaufsichtliche Zulassung / Allgemeine Bauartgenehmigung Z-38.4-193 des DIBt für Kupferrohrverbindungen mit Pressverbindungstechnik des SANHA-Presssystems für Heizöl- und Dieselkraftstoffleitungen, gültig bis 21.03.2029. Der Bescheid führt das Modell 12085 auf; er gilt für Kupferrohrleitungen mit Außendurchmessern von 12 bis 54 mm in Anlagen zum Lagern von Heizöl EL und Dieselkraftstoff mit Betriebstemperaturen bis 40 °C und einem Innendruck von maximal 5 bar.
  • 1 Muffe (Muffe x Einsteckende): Allgemeine bauaufsichtliche Zulassung / Allgemeine Bauartgenehmigung Z-38.4-193 des DIBt für Kupferrohrverbindungen mit Pressverbindungstechnik des SANHA-Presssystems für Heizöl- und Dieselkraftstoffleitungen, gültig bis 21.03.2029. Der Bescheid führt das Modell 12086 auf; er gilt für Kupferrohrleitungen mit Außendurchmessern von 12 bis 54 mm in Anlagen zum Lagern von Heizöl EL und Dieselkraftstoff mit Betriebstemperaturen bis 40 °C und einem Innendruck von maximal 5 bar.
