Sanha | Artikel-Nr.: 11013012

SANHA-Press Gas T-Stück

Name: SANHA-Press Gas T-Stück
Brand: Sanha
SKU: 11013012
Availability: InStock

6^{49 €}

inkl. MwSt. Versand wird beim Checkout berechnet.

● Lieferzeit: 5 bis 10 Werktage
● Versand: Deutschland 4,99 €, ab 100 € kostenlos; EU 19,99 €

✓ Originalware vom Hersteller
✓ Fachberatung durch Haustechnik-Spezialisten
✓ Zahlung per PayPal, Karte, Klarna oder Vorkasse
✓ Rechnung mit ausgewiesener MwSt.

Vorkasse

Auch per Vorkasse (Banküberweisung) zahlbar. Die Bankdaten erhalten Sie mit der Bestellbestätigung.

Beschreibung

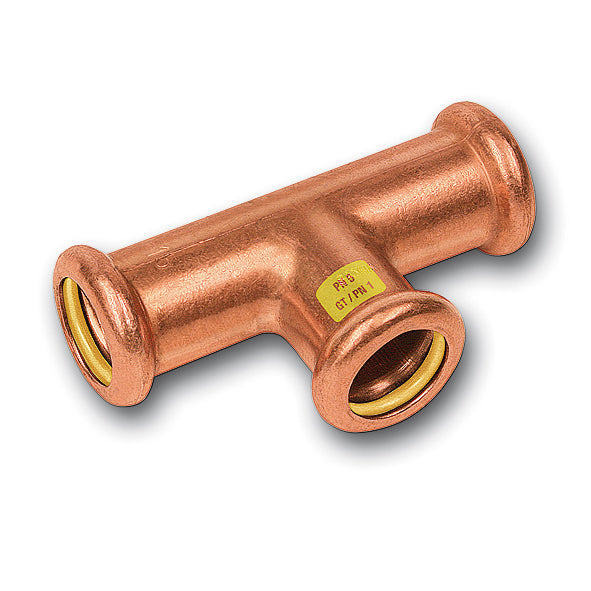

SANHA-Press Gas T-Stück ist ein T-Stück mit Universal-Pressanschluss an allen drei Enden. Der Artikel gehört zum Pressfittingsystem SANHA-Press Gas (Serie 10000) aus Kupfer und besteht laut Sanha aus Kupfer Cu-DHP. Laut Sanha ist es für Gasinstallationen vorgesehen.

Technische Daten

System	SANHA-Press Gas, Serie 10000, Katalognummer 10130
Bauform	T-Stück, allseitig mit Universal-Pressanschluss
Werkstoff	Kupfer Cu-DHP (laut Sanha)
Dichtring	HNBR, gelb, werkseitig eingelegt
Nenndruck	PN 5 / GT-PN 1 (laut Sanha Montageinformation)
Max. Dauertemperatur	-20 bis 70 °C (laut Sanha Montageinformation)
Prüfung	Verbindung geprüft nach DVGW G 5614 (laut Sanha)
Presswerkzeug	bis 54 mm mit Pressbacken der SA-, V- oder M-Originalkontur (laut Sanha)
Abmessungen	d 12 bis 54 mm
Passende Rohre	Kupferrohre nach EN 1057 (Empfehlung Sanha)

Maße in mm laut Sanha Z-Maße-Datenblatt; die Bezeichnungen der Spalten entsprechen der Zeichnung im Datenblatt (d Rohraußendurchmesser, z Z-Maß).

Gleiche Anschlüsse:

Größe	Artikelnummer	d	H	L	z1	z2
12	11013012	keine Angabe	keine Angabe	keine Angabe	keine Angabe	keine Angabe
14	11013014	keine Angabe	keine Angabe	keine Angabe	keine Angabe	keine Angabe
15	11013015	keine Angabe	keine Angabe	keine Angabe	keine Angabe	keine Angabe
16	11013016	keine Angabe	keine Angabe	keine Angabe	keine Angabe	keine Angabe
18	11013018	keine Angabe	keine Angabe	keine Angabe	keine Angabe	keine Angabe
22	11013022	keine Angabe	keine Angabe	keine Angabe	keine Angabe	keine Angabe
28	11013028	keine Angabe	keine Angabe	keine Angabe	keine Angabe	keine Angabe
35	11013035	keine Angabe	keine Angabe	keine Angabe	keine Angabe	keine Angabe
42	11013042	keine Angabe	keine Angabe	keine Angabe	keine Angabe	keine Angabe
54	11013054	keine Angabe	keine Angabe	keine Angabe	keine Angabe	keine Angabe

Reduzierte T-Stücke:

Größe	Artikelnummer	d1	d2	d3	H	L1	L2	z1	z2	z3
15x12x12	110130151212	15	12	12	25	26	26	8	9	10
15x12x15	110130151215	15	12	15	25	26	26	8	10	8
15x15x12	110130151512	15	15	12	27	27	28	9	9	12
15x18x15	110130151815	15	18	15	31	31	31	13	11	13
15x22x15	110130152215	15	22	15	37	35	35	17	13	17
16x12x16	110130161216	16	12	16	26	26	26	8	11	8
16x14x14	110130161414	16	14	14	28	27	28	9	11	10
16x14x16	110130161416	16	14	16	28	27	27	9	11	9
18x12x15	110130181215	18	12	15	27	28	28	8	12	10
18x12x18	110130181218	18	12	18	27	28	28	8	12	8
18x14x18	110130181418	18	14	18	29	29	29	9	12	9
18x15x15	110130181515	18	15	15	29	29	29	10	11	12
18x15x18	110130181518	18	15	18	29	30	30	10	11	10
18x16x18	110130181618	18	16	18	29	30	30	10	13	10
18x18x15	110130181815	18	18	15	31	31	31	11	11	13
18x22x18	110130182218	18	22	18	37	36	36	16	13	16
22x12x22	110130221222	22	12	22	29	32	32	8	13	8
22x14x22	110130221422	22	14	22	31	33	33	9	14	9
22x15x15	110130221515	22	15	15	31	34	32	10	13	14
22x15x18	110130221518	22	15	18	31	34	32	10	13	12
22x15x22	110130221522	22	15	22	31	34	34	10	13	10
22x16x22	110130221622	22	16	22	31	34	34	10	15	10
22x18x15	110130221815	22	18	15	33	35	33	11	15	15
22x18x18	110130221818	22	18	18	33	35	34	11	13	14
22x18x22	110130221822	22	18	22	33	35	35	11	13	11
22x22x15	110130222215	22	22	15	37	37	35	13	13	13
22x22x18	110130222218	22	22	18	37	37	36	13	13	16
22x28x22	110130222822	22	28	22	43	44	44	20	17	20
28x14x28	110130281428	28	14	28	34	36	36	10	17	10
28x15x22	110130281522	28	15	22	34	37	37	10	16	13
28x15x28	110130281528	28	15	28	34	37	37	10	16	10
28x16x28	110130281628	28	16	28	34	37	37	11	18	11
28x18x22	110130281822	28	18	22	36	38	39	12	16	15
28x18x28	110130281828	28	18	28	36	38	38	12	16	12
28x22x22	110130282222	28	22	22	40	40	41	14	16	17
28x22x28	110130282228	28	22	28	40	40	40	14	16	14
28x28x15	110130282815	28	28	15	43	43	42	17	17	24
28x28x18	110130282818	28	28	18	43	43	42	17	17	22
28x28x22	110130282822	28	28	22	43	43	44	17	17	21
28x35x28	110130283528	28	35	28	53	52	52	25	21	25
35x15x35	110130351535	35	15	35	47	43	43	11	29	11
35x18x35	110130351835	35	18	35	49	44	44	12	29	12
35x22x22	110130352222	35	22	22	44	46	45	14	20	21
35x22x28	110130352228	35	22	28	44	46	45	14	20	19
35x22x35	110130352235	35	22	35	44	46	46	14	20	14
35x28x28	110130352828	35	28	28	47	49	48	17	21	22
35x28x35	110130352835	35	28	35	47	49	49	17	21	17
35x35x22	110130353522	35	35	22	53	53	52	21	21	28
35x35x28	110130353528	35	35	28	53	53	52	21	21	25
42x15x42	110130421542	42	15	42	52	49	49	11	34	11
42x22x42	110130422242	42	22	42	48	53	53	15	24	15
42x28x42	110130422842	42	28	42	52	56	56	18	25	18
42x35x35	110130423535	42	35	35	57	59	57	21	25	25
42x35x42	110130423542	42	35	42	57	59	59	21	25	21
54x22x54	110130542254	54	22	54	65	57	57	15	41	15
54x28x54	110130542854	54	28	54	68	60	60	18	41	18
54x35x54	110130543554	54	35	54	73	64	64	21	41	21
54x42x54	110130544254	54	42	54	69	67	67	25	31	25

Merkmale

Einsatzbereich laut Sanha Montageinformation: brennbare Gase nach DVGW-Arbeitsblatt G 260.
Kennzeichnung am Fitting laut Sanha: Hersteller, Dimension, DVGW-Prüfzeichen und gelbe GAS-Kennzeichnung GT/PN 1.
Merkmal unverpresst undicht: Versehentlich nicht verpresste Verbindungen werden bei der Dichtheitsprüfung erkannt. Sanha nennt dafür Prüfdrücke von 10 mbar bis 1 bar mit Luft.
DVGW-Baumusterprüfzertifikat DG-4550CU0259 für Pressverbinder aus Kupfer und Kupferlegierung für Kupferrohrleitungen, unverpresst undicht, Modell SANHA-Press Gas Serie 10000 und Serie 11000 (Prüfgrundlage DVGW G 5614), gültig bis 13.08.2029.

Hinweise zur Montage

Rohre laut Sanha Montageinformation rechtwinklig ablängen, innen und außen entgraten und die Einstecktiefe vor dem Verpressen mit wasserfestem Stift auf dem Rohr markieren.
Eine Erdreichverlegung ist laut Sanha Montageinformation nicht zulässig.

Hinweis zu den Varianten

Wählen Sie die Größe. Die Größe nennt bei gleichen Anschlüssen einen Durchmesser d in mm, bei reduzierten T-Stücken d1 x d2 x d3 in mm (d2 ist der Abzweig).
