Sanha | Artikel-Nr.: 11004112

SANHA-Press Gas Bogen 45°, 1 oder 2 Muffen

Name: SANHA-Press Gas Bogen 45°, 1 oder 2 Muffen
Brand: Sanha
SKU: 11004112
Price: 4.99 EUR
Availability: InStock

4^{99 €}

inkl. MwSt. Versand wird beim Checkout berechnet.

● Lieferzeit: 5 bis 10 Werktage
● Versand: Deutschland 4,99 €, ab 100 € kostenlos; EU 19,99 €

✓ Originalware vom Hersteller
✓ Fachberatung durch Haustechnik-Spezialisten
✓ Zahlung per PayPal, Karte, Klarna oder Vorkasse
✓ Rechnung mit ausgewiesener MwSt.

Ausführung

Größe

Produktvarianten

Vorkasse

Auch per Vorkasse (Banküberweisung) zahlbar. Die Bankdaten erhalten Sie mit der Bestellbestätigung.

Beschreibung

SANHA-Press Gas Bogen 45°, 1 oder 2 Muffen fasst folgende Ausführungen in einem Produkt zusammen: 2 Muffen, 1 Muffe (Muffe x Einsteckende). Wählen Sie unter Ausführung die gewünschte Ausführung und anschließend unter Größe die passende Variante. Die Angaben je Ausführung stehen unten.

Die Ausführungen im Einzelnen

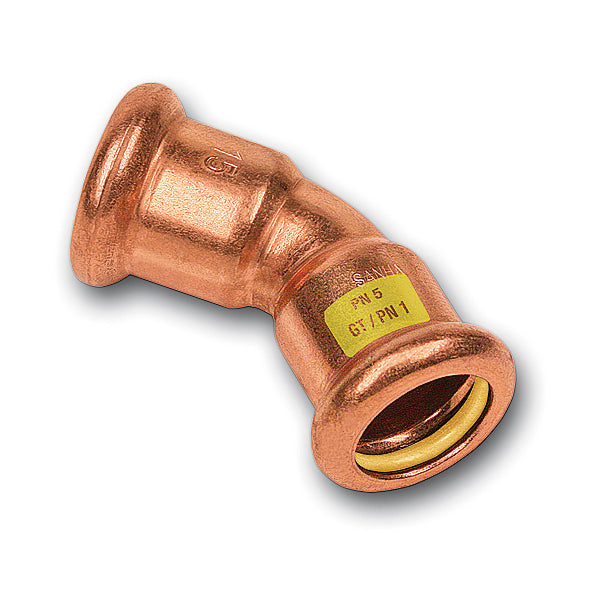

2 Muffen: SANHA-Press Gas Bogen 45°, 2 Muffen ist ein Bogen 45° mit Universal-Pressanschluss an beiden Enden. Der Artikel gehört zum Pressfittingsystem SANHA-Press Gas (Serie 10000) aus Kupfer und besteht laut Sanha aus Kupfer Cu-DHP. Laut Sanha ist es für Gasinstallationen vorgesehen.

1 Muffe (Muffe x Einsteckende): SANHA-Press Gas Bogen 45°, 1 Muffe ist ein Bogen 45° mit einem Universal-Pressanschluss und einem Einsteckende. Der Artikel gehört zum Pressfittingsystem SANHA-Press Gas (Serie 10000) aus Kupfer und besteht laut Sanha aus Kupfer Cu-DHP. Laut Sanha ist es für Gasinstallationen vorgesehen.

Technische Daten

Werkstoff	Kupfer Cu-DHP (laut Sanha)
Dichtring	HNBR, gelb, werkseitig eingelegt
Nenndruck	PN 5 / GT-PN 1 (laut Sanha Montageinformation)
Max. Dauertemperatur	-20 bis 70 °C (laut Sanha Montageinformation)
Prüfung	Verbindung geprüft nach DVGW G 5614 (laut Sanha)
Presswerkzeug	bis 54 mm mit Pressbacken der SA-, V- oder M-Originalkontur (laut Sanha)
Abmessungen	d 12 bis 54 mm
Passende Rohre	Kupferrohre nach EN 1057 (Empfehlung Sanha)

Angaben je Ausführung:

Merkmal	2 Muffen	1 Muffe (Muffe x Einsteckende)
System	SANHA-Press Gas, Serie 10000, Katalognummer 10041	SANHA-Press Gas, Serie 10000, Katalognummer 10040
Bauform	Bogen 45°, beidseitig mit Universal-Pressanschluss	Bogen 45° mit Universal-Pressanschluss und Einsteckende

Hinweis zu den Varianten

Wählen Sie Ausführung und Größe. Nicht jede Kombination ist lieferbar.

Ausführung	Größe	Artikelnummer	d	L	z	L1	L2
2 Muffen	12	11004112	12	22	6
2 Muffen	14	11004114	14	26	8
2 Muffen	15	11004115	15	26	8
2 Muffen	16	11004116	16	26	8
2 Muffen	18	11004118	18	29	9
2 Muffen	22	11004122	22	35	11
2 Muffen	28	11004128	28	41	14
2 Muffen	35	11004135	35	50	18
2 Muffen	42	11004142	42	59	21
2 Muffen	54	11004154	54	70	28
1 Muffe (Muffe x Einsteckende)	12	11004012	12		6	22	30
1 Muffe (Muffe x Einsteckende)	14	11004014	14		8	26	34
1 Muffe (Muffe x Einsteckende)	15	11004015	15		8	26	34
1 Muffe (Muffe x Einsteckende)	16	11004016	16		8	26	34
1 Muffe (Muffe x Einsteckende)	18	11004018	18		9	29	38
1 Muffe (Muffe x Einsteckende)	22	11004022	22		11	35	44
1 Muffe (Muffe x Einsteckende)	28	11004028	28		15	41	49
1 Muffe (Muffe x Einsteckende)	35	11004035	35		18	50	58
1 Muffe (Muffe x Einsteckende)	42	11004042	42		21	59	74
1 Muffe (Muffe x Einsteckende)	54	11004054	54		27	70	85

Merkmale

Einsatzbereich laut Sanha Montageinformation: brennbare Gase nach DVGW-Arbeitsblatt G 260.
Kennzeichnung am Fitting laut Sanha: Hersteller, Dimension, DVGW-Prüfzeichen und gelbe GAS-Kennzeichnung GT/PN 1.
Merkmal unverpresst undicht: Versehentlich nicht verpresste Verbindungen werden bei der Dichtheitsprüfung erkannt. Sanha nennt dafür Prüfdrücke von 10 mbar bis 1 bar mit Luft.
DVGW-Baumusterprüfzertifikat DG-4550CU0259 für Pressverbinder aus Kupfer und Kupferlegierung für Kupferrohrleitungen, unverpresst undicht, Modell SANHA-Press Gas Serie 10000 und Serie 11000 (Prüfgrundlage DVGW G 5614), gültig bis 13.08.2029.
