Resol GmbH | Artikel-Nr.: 18001050

Resol Pumpensignalwandler PSW Basic, Premium und Universal

Name: Resol Pumpensignalwandler PSW Basic, Premium und Universal
Brand: Resol GmbH
SKU: 18001050
Price: 142.49 EUR
Availability: InStock

142^{49 €}

inkl. MwSt. Versand wird beim Checkout berechnet.

● Lieferzeit: 5 bis 10 Werktage
● Versand: Deutschland 4,99 €, ab 100 € kostenlos; EU 19,99 €

✓ Originalware vom Hersteller
✓ Fachberatung durch Haustechnik-Spezialisten
✓ Zahlung per PayPal, Karte, Klarna oder Vorkasse
✓ Rechnung mit ausgewiesener MwSt.

Modell

Ausführung

Produktvarianten

Vorkasse

Auch per Vorkasse (Banküberweisung) zahlbar. Die Bankdaten erhalten Sie mit der Bestellbestätigung.

Beschreibung

Resol Pumpensignalwandler PSW Basic, Premium und Universal fasst folgende Ausführungen in einem Produkt zusammen: PSW Basic, PSW Premium, PSW Universal. Wählen Sie unter Modell die gewünschte Ausführung und anschließend unter Ausführung die passende Variante. Die Angaben je Ausführung stehen unten.

Die Ausführungen im Einzelnen

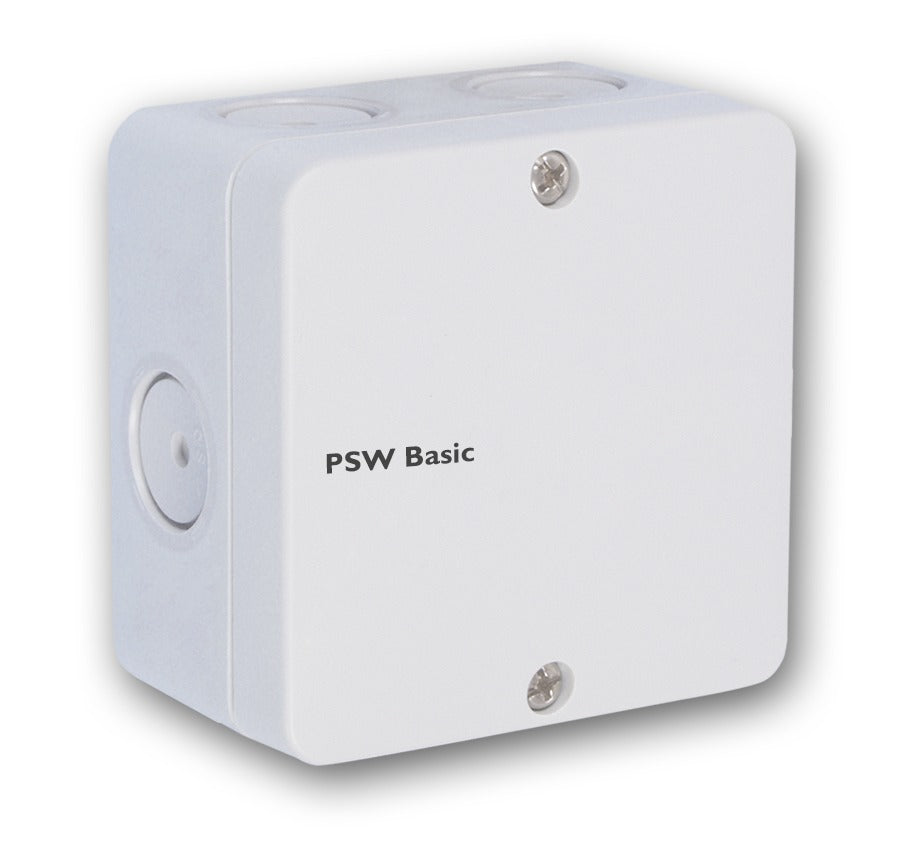

PSW Basic: Resol PSW Basic ist ein Pumpensignalwandler, der den Anschluss drehzahlgeregelter Hocheffizienzpumpen mit PWM- oder 0-10-V-Steuereingang an Regler ohne entsprechenden Ausgang erlaubt. Er dient dazu, bei einem Pumpenwechsel ohne Regleraustausch die drehzahlgeregelte Ansteuerung der Pumpe beizubehalten. Der PSW Basic wandelt das drehzahlgeregelte 230-V-Ausgangssignal des Reglers wahlweise in ein PWM- oder 0-10-V-Signal um, auf Wunsch auch invertiert. Pro Signalwandler ist laut Anleitung eine Hocheffizienzpumpe anschließbar.

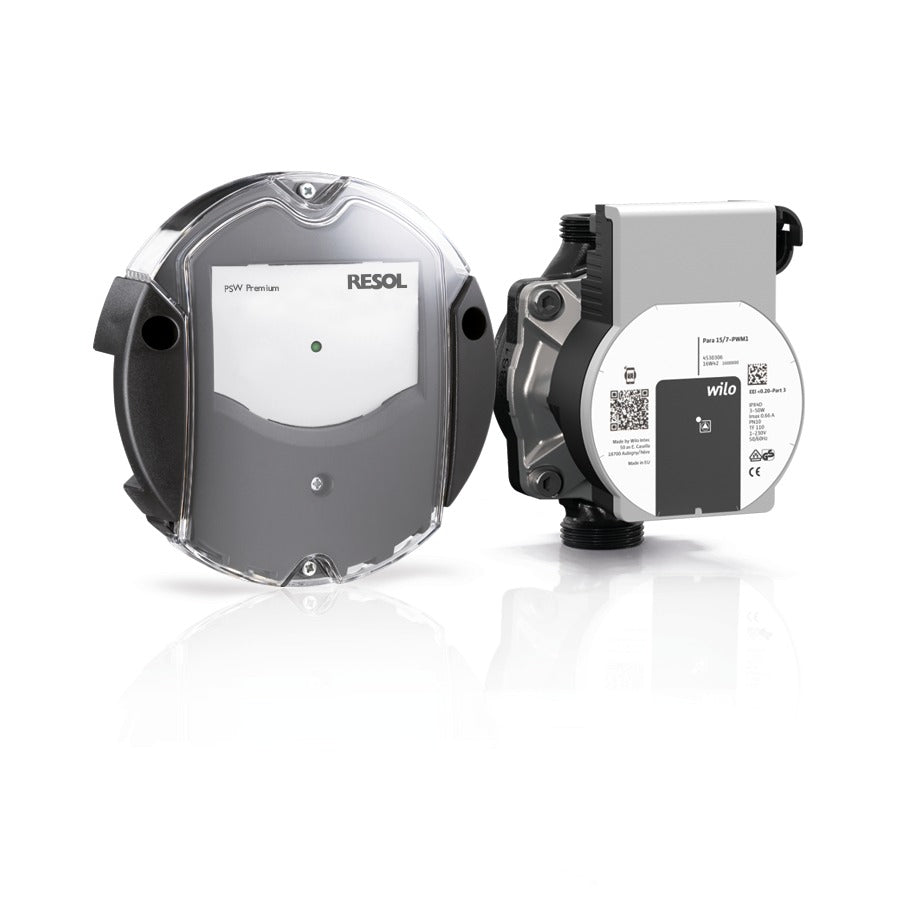

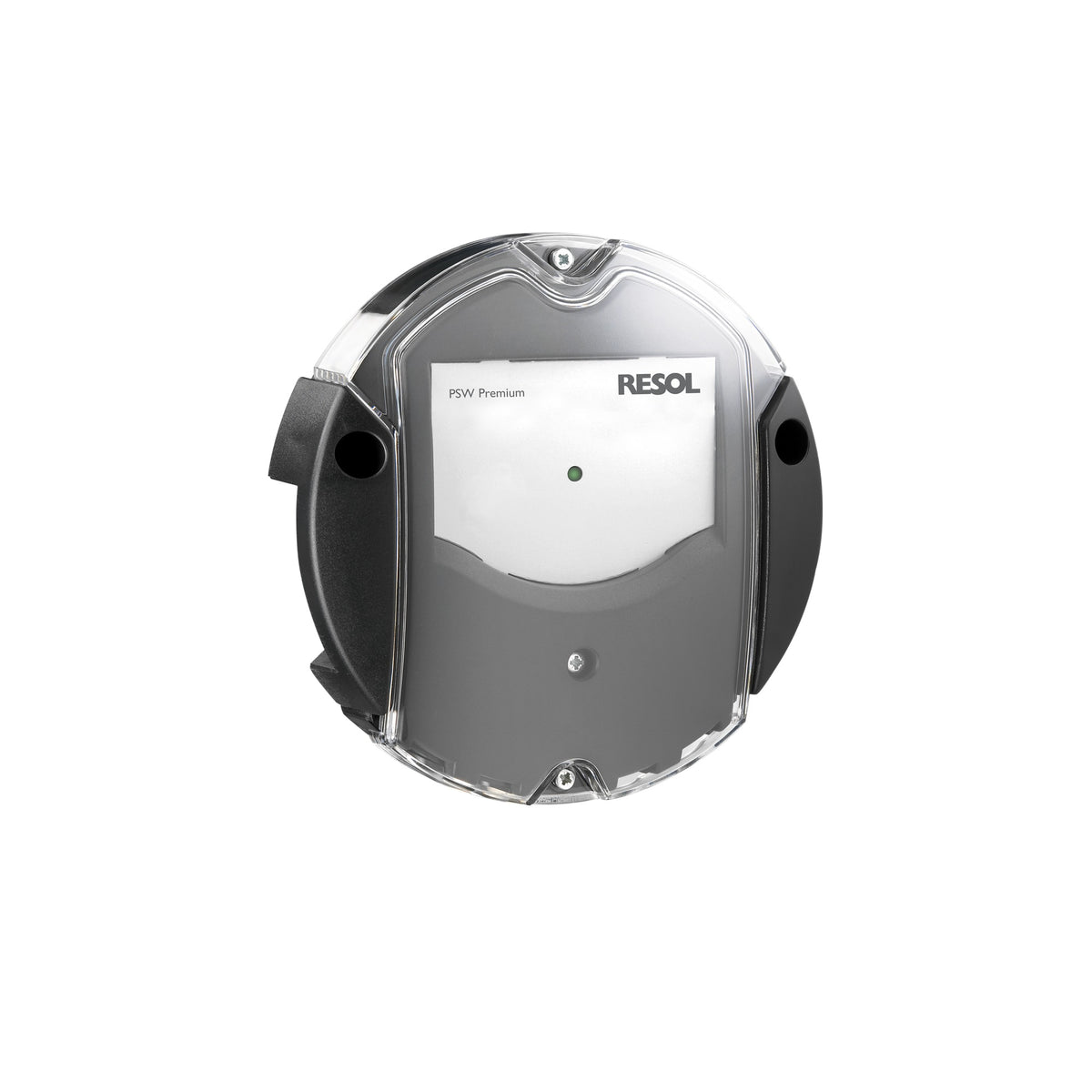

PSW Premium: Resol PSW Premium ist ein Pumpensignalwandler, der den Anschluss drehzahlgeregelter Hocheffizienzpumpen mit PWM- oder 0-10-V-Steuereingang an Regler ohne entsprechenden Ausgang erlaubt. So kann bei einem Pumpenwechsel der vorhandene Regler weiter genutzt werden. Im Funktionsumfang entspricht er dem PSW Basic, hat aber zusätzlich einen Relaisausgang für die Spannungsversorgung der Pumpe und eine Nachlauffunktion. Pro Signalwandler ist laut Anleitung eine Hocheffizienzpumpe anschließbar. Als Set wird er mit einer Wilo PARA ST 25/7 Hocheffizienzpumpe geliefert; Pumpe und Signalwandler sind laut Hersteller steckerfertig vorkonfektioniert bzw. bereits vorverdrahtet.

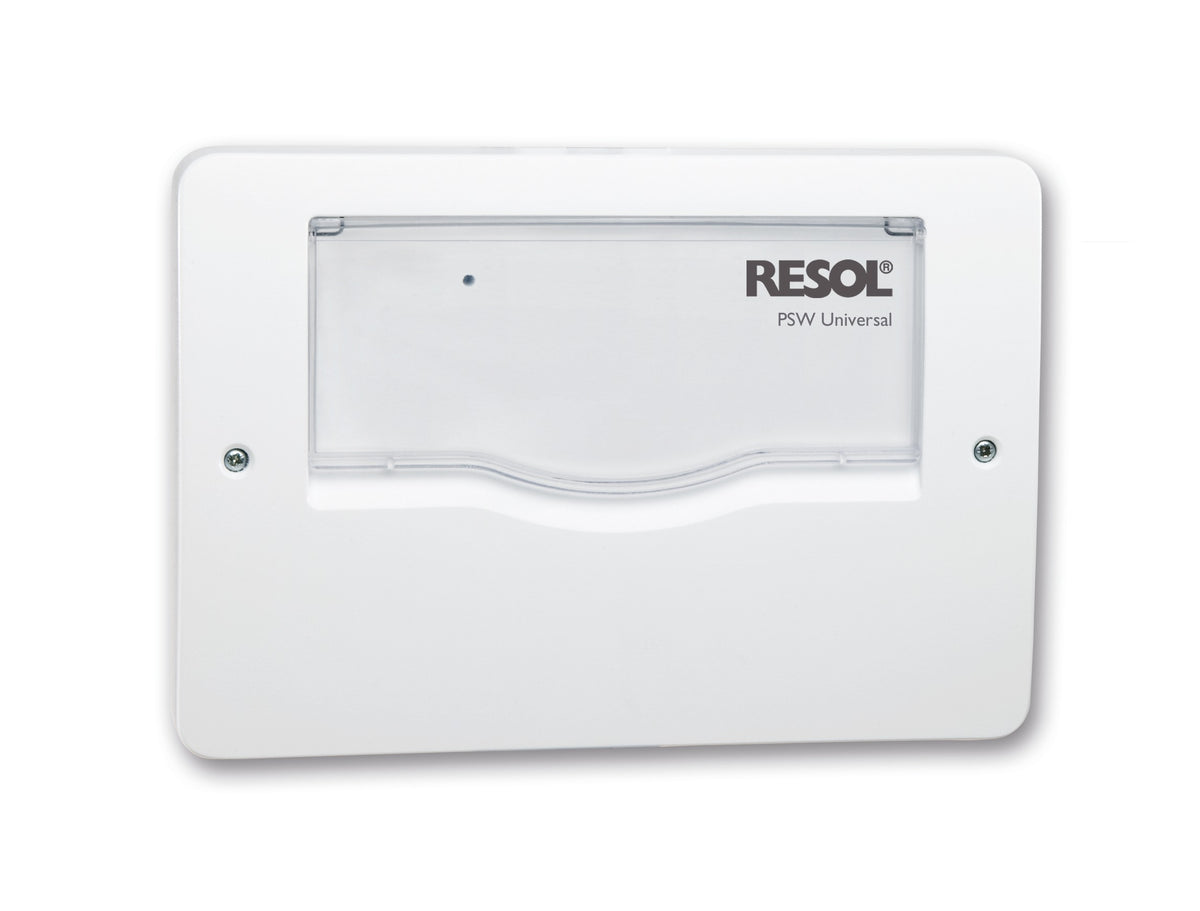

PSW Universal: Resol PSW Universal ist ein Pumpensignalwandler für den Anschluss von Hocheffizienzpumpen an Regler ohne entsprechenden Ausgang. Er dient dazu, bei einem Pumpenwechsel ohne Regleraustausch die drehzahlgeregelte Ansteuerung der Pumpe beizubehalten. Laut Hersteller beherrscht er 80 Signalkombinationen zwischen Pulspaketen, Phasenan- und abschnitt, PWM, 0-10 V, 0-20 mA, 4-20 mA und den jeweils invertierten Signalen. Über einen separaten Ausgang L' kann die Pumpe mit Spannung versorgt werden.

Technische Daten

PWM-Spannung	11 V
Anschlussart	X
Bemessungsstoßspannung	2,5 kV
Gehäuse	Kunststoff (PC-ABS und PMMA)
Montage	Wandmontage
Umgebungstemperatur	0 bis 40 °C
Verschmutzungsgrad	2
Relative Luftfeuchtigkeit	10 bis 90 %
Überspannungskategorie	2
Maximale Höhenlage	2.000 m NN

Angaben je Ausführung:

Merkmal	PSW Basic	PSW Premium	PSW Universal
Eingänge	Ein/Aus, Pulspakete/Wellenpakete, Phasenanschnitt, Phasenabschnitt	Ein/Aus, Pulspakete/Wellenpakete, Phasenanschnitt, Phasenabschnitt	Ein/Aus, PWM, 0-10 V, 0-20 mA, 4-20 mA, Pulspakete/Wellenpakete, Phasenanschnitt, Phasenabschnitt
Ausgänge	PWM / 0-10 V	1 Halbleiterrelais, 1 PWM, 1 0-10 V	1 Halbleiterrelais, 1 PWM, 0-10 V, 0-20 mA, 4-20 mA
PWM-Frequenz	625 Hz ± 15 %	625 Hz ± 2,5 %	625 Hz ± 1 %
Versorgung	230 V~, 50 Hz	230 V~, 50 Hz	100 bis 240 V~, 50 bis 60 Hz
Leistungsaufnahme	max. 1,5 VA	max. 1,7 VA	unter 1 W
Wirkungsweise	1	1.Y	1.Y
Schutzart	IP 65 (DIN EN 60529)	IP 20 (DIN EN 60529)	IP 20 (DIN EN 60529)
Schutzklasse	II	I	I
Sicherung	T0,2A	T1A	T2A
Maße	80 x 80 x 53 mm	keine Angabe	144 x 208 x 43 mm
Schaltleistung	keine Angabe	1 A / 230 V~ (Halbleiterrelais)	1 (1) A 240 V~ (Halbleiterrelais)
Anzeige	keine Angabe	Betriebskontroll-LED	Betriebskontroll-LED
Gesamtschaltleistung	keine Angabe	keine Angabe	1 A 240 V
Bedienung	keine Angabe	keine Angabe	1 DIP-Schalter, 1 Auswahlschalter

Hinweis zu den Varianten

Wählen Sie Modell und Ausführung. Nicht jede Kombination ist lieferbar.

Modell	Ausführung	Artikelnummer	Lieferumfang laut Resol	Pumpe Netzanschluss	Zulässige Fördermedien Pumpe	Maße	Pumpe laut Resol
PSW Basic	Standard (ohne Pumpe)	18001050	Pumpensignalwandler PSW Basic
PSW Basic	Set inkl. Wilo PARA 15/7 (130 mm)	18001180	PSW Basic und Wilo PARA ST 15/7.0-PWM2 (130 mm)
PSW Basic	Set inkl. Wilo PARA ST 25/7 (130 mm)	18001190	PSW Basic und Wilo PARA ST 25/7 (130 mm)
PSW Basic	Set inkl. Wilo PARA ST 25/7 (180 mm)	18001200	PSW Basic und Wilo PARA ST 25/7 (180 mm)
PSW Premium	inkl. Pumpe Wilo PARA ST 25/7 bis 130 mm	18001120		1~230 V +10 % / -15 %, 50/60 Hz	Heizungswasser (VDI 2035), Wasser-Glykol-Gemische max. 1:1		Wilo PARA ST 25/7 (130 mm)
PSW Premium	inkl. Pumpe Wilo PARA ST 25/7 bis 180 mm	18001150		1~230 V +10 % / -15 %, 50/60 Hz	Heizungswasser (VDI 2035), Wasser-Glykol-Gemische max. 1:1		Wilo PARA ST 25/7 (180 mm)
PSW Premium	Standard (ohne Pumpe)	18001090				Ø 139 mm, Tiefe 45 mm
PSW Universal	Standard	18001060				144 x 208 x 43 mm

Merkmale

Für Solar- und Heizungspumpen.
PSW Basic: Ausgangssignal PWM oder 0-10 V, Invertierung möglich.
PSW Basic: Laut Anleitung nicht geeignet für Wärmepumpen und Frischwasserregler.
PSW Premium: Ausgangssignal PWM oder 0-10 V, Invertierung möglich.
PSW Premium: Spannungsversorgung der Pumpe über den integrierten Relaisausgang.
PSW Premium: Nachlauffunktion zur Reduzierung der Schalthäufigkeit der Pumpe.
PSW Premium: Anzeige des Pumpenstatus.
PSW Premium: Laut Anleitung nicht geeignet für Wärmepumpen und Frischwasserregler.
PSW Universal: Invertierung des Ausgangssignals möglich.
PSW Universal: Laut Anleitung auch als PWM-Repeater einsetzbar.
PSW Universal: Anzeige des Pumpenstatus.
