Sanha | Artikel-Nr.: 132411418

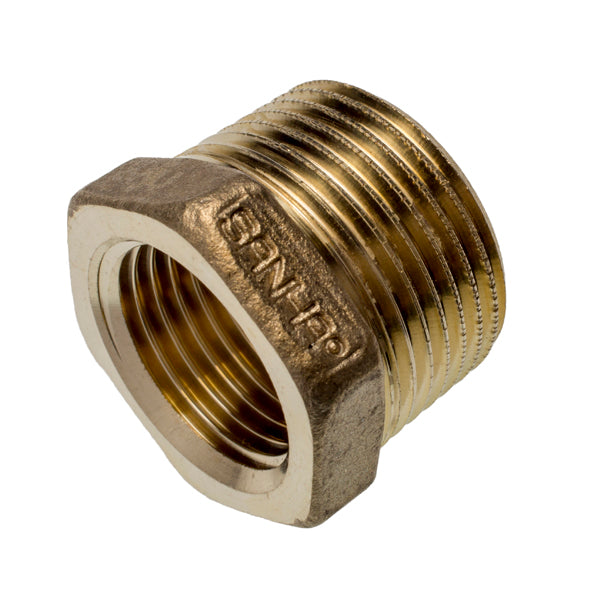

Sanha PURAFIT Reduziernippel

Name: Sanha PURAFIT Reduziernippel
Brand: Sanha
SKU: 132411418
Price: 2.49 EUR
Availability: InStock

2^{49 €}

inkl. MwSt. Versand wird beim Checkout berechnet.

● Lieferzeit: 5 bis 10 Werktage
● Versand: Deutschland 4,99 €, ab 100 € kostenlos; EU 19,99 €

✓ Originalware vom Hersteller
✓ Fachberatung durch Haustechnik-Spezialisten
✓ Zahlung per PayPal, Karte, Klarna oder Vorkasse
✓ Rechnung mit ausgewiesener MwSt.

Vorkasse

Auch per Vorkasse (Banküberweisung) zahlbar. Die Bankdaten erhalten Sie mit der Bestellbestätigung.

Beschreibung

Sanha PURAFIT Reduziernippel ist ein Reduzierstück mit Außengewinde und Innengewinde. Der Artikel gehört zum Gewindefittingsystem PURAFIT (Serie 3000) von Sanha und besteht laut Sanha aus bleifreier, siliziumhaltiger Kupferlegierung (Siliziumbronze).

Technische Daten

System	PURAFIT, Serie 3000, Katalognummer 3241
Bauform	Reduzierstück, mit Innen- und Außengewinde
Werkstoff	bleifreie Siliziumbronze CuZn21Si3P, Werkstoff-Nr. CW724R-DW (laut Sanha Montageinformation)
Oberfläche	roh (laut Sanha)
Gewinde	Rohrgewinde R/Rp nach EN 10226 (laut Sanha)
Gewindegrößen	1/8 bis 4 Zoll
Prüfung	geprüft und zertifiziert nach DVGW GW 6 (laut Sanha)

Maße in mm laut Sanha Z-Maße-Datenblatt; die Bezeichnungen der Spalten entsprechen der Zeichnung im Datenblatt (R und Rp Gewinde in Zoll, SW Schlüsselweite, z Z-Maß).

Größe	Artikelnummer	R	Rp	H	SW	z
1/4x1/8	132411418	1/4	1/8	16	14	9
3/8x1/8	132413818	3/8	1/8	17	18	10
3/8x1/4	132413814	3/8	1/4	17	18	7
1/2x1/8	132411218	1/2	1/8	20	22	13
1/2x1/4	132411214	1/2	1/4	20	22	10
1/2x3/8	132411238	1/2	3/8	21	22	11
3/4x1/4	132413414	3/4	1/4	22	27	12
3/4x3/8	132413438	3/4	3/8	22	27	12
3/4x1/2	132413412	3/4	1/2	22	27	9
1x3/8	13241138	1	3/8	28	36	18
1x1/2	13241112	1	1/2	28	36	15
1x3/4	13241134	1	3/4	25	34	10
1 1/4x1/2	1324111412	1 1/4	1/2	29	46	16
1 1/4x3/4	1324111434	1 1/4	3/4	29	46	14
1 1/4x1	132411141	1 1/4	1	27	46	10
1 1/2x1/2	1324111212	1 1/2	1/2	31	40	18
1 1/2x3/4	1324111234	1 1/2	3/4	31	34	16
1 1/2x1	132411121	1 1/2	1	31	50	14
1 1/2x1 1/4	13241112114	1 1/2	1 1/4	31	50	12
2x1/2	13241212	2	1/2	36	62	23
2x3/4	13241234	2	3/4	36	62	21
2x1	1324121	2	1	36	62	19
2x1 1/4	132412114	2	1 1/4	36	62	17
2x1 1/2	132412112	2	1 1/2	35	62	16
2 1/2x2	132412122	2 1/2	2	39	78	15
3x2	1324132	3	2	44	90	20
3x2 1/2	132413212	3	2 1/2	44	90	17
4x3	1324143	4	3	50	115	20

Betriebsbedingungen für PURAFIT Gewindefittings laut Sanha Montageinformation:

Medium	Abmessungen	Betriebsdruck
Wasser und wässrige Lösungen	1/4 bis 3/4 Zoll	25 bar bis 120 °C, 16 bar bis 225 °C
Wasser und wässrige Lösungen	1 bis 3 Zoll	16 bar bis 120 °C, 6 bar bis 225 °C
Brennbare Gase (DVGW G 260)	1/4 bis 3 Zoll	5 bar
Technische Gase (nicht toxisch, nicht brennbar)	1/4 bis 3 Zoll	16 bar bzw. nach Anwendungsbereich

Merkmale

Einsatzbereiche laut Sanha: Trinkwasser, Heizung und Kühlung, Gasinstallationen, Druckluft, Solaranlagen und technische Gase.
Kennzeichnung am Fitting laut Sanha: Hersteller, Dimension und Prüfzeichen (DVGW).
Gewinde nach EN 10226 bzw. ISO 7/1 mit der Paarung R/Rp (laut Sanha Montageinformation): R steht für konisches Außengewinde, Rp für paralleles Innengewinde.
DVGW-Baumusterprüfzertifikat DV-7401BU0333 für Gewindefittings aus bleifreier, siliziumhaltiger Kupferlegierung, Modell PURAFIT S3000CuSi (Prüfgrundlage DVGW GW 6), gültig bis 25.06.2029. Die Anlage nennt die Nennweiten 1/4, 3/8, 1/2, 3/4, 1, 1 1/4, 1 1/2, 2, 2 1/2 und 3 Zoll.
DVGW-Konformitätsbestätigung Hygiene HW-1001DQ0146 für Gewindefittings PURAFIT (Serie 3000) aus CW724R für die Trinkwasserinstallation, gültig bis 14.03.2030.
Die Größe 1/8 Zoll ist in der Anlage des DVGW-Baumusterprüfzertifikats nicht aufgeführt.
Die Größe 4 Zoll ist in der Anlage des DVGW-Baumusterprüfzertifikats nicht aufgeführt.

Hinweise zur Montage

Laut Sanha Montageinformation wird zum Ausgleich von Oberflächenrauigkeiten und Fertigungstoleranzen ein zusätzliches Dichtmittel verwendet, zum Beispiel Hanf als Dichtmittelträger in Kombination mit einem für Trinkwasser- und Gasinstallation zugelassenen Dichtmittel. Den Dichtmittelträger sparsam auftragen, so dass die Gewindespitzen noch sichtbar sind.

Hinweis zu den Varianten

Wählen Sie die Größe. Die Größe nennt Außengewinde R x Innengewinde Rp in Zoll. Zollmaße mit zwei Ziffern vor dem Schrägstrich stehen für ganze und gebrochene Zoll, zum Beispiel 1 1/4 für 1 1/4 Zoll und 1 1/2 für 1 1/2 Zoll.
