Sanha | Artikel-Nr.: 6909022

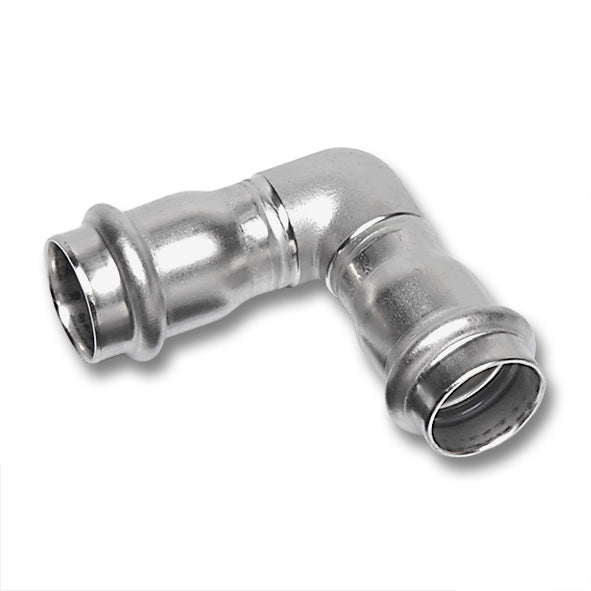

Sanha NiroSan Winkel 90°, 2 Muffen

Name: Sanha NiroSan Winkel 90°, 2 Muffen
Brand: Sanha
SKU: 6909022
Price: 22.49 EUR
Availability: InStock

22^{49 €}

inkl. MwSt. Versand wird beim Checkout berechnet.

● Lieferzeit: 5 bis 10 Werktage
● Versand: Deutschland 4,99 €, ab 100 € kostenlos; EU 19,99 €

✓ Originalware vom Hersteller
✓ Fachberatung durch Haustechnik-Spezialisten
✓ Zahlung per PayPal, Karte, Klarna oder Vorkasse
✓ Rechnung mit ausgewiesener MwSt.

Größe

Produktvarianten

Vorkasse

Auch per Vorkasse (Banküberweisung) zahlbar. Die Bankdaten erhalten Sie mit der Bestellbestätigung.

Beschreibung

Sanha NiroSan Winkel 90°, 2 Muffen ist ein Winkel 90° mit Universal-Pressanschluss an beiden Enden. Der Artikel gehört zum Pressfittingsystem NiroSan (Serie 9000) aus nichtrostendem Stahl.

Technische Daten

System	NiroSan, Serie 9000, Katalognummer 9090
Bauform	Winkel 90°, beidseitig mit Universal-Pressanschluss
Werkstoff	Cr-Ni-Mo-Stahl, Werkstoff-Nr. 1.4404 nach EN 10088 (laut Sanha)
Dichtring	EPDM, schwarz, werkseitig eingelegt
Nenndruck	PN 40 bei d 15 bis 22 mm, PN 25 bei d 28 bis 35 mm, PN 16 ab d 42 mm (laut Sanha Montageinformation)
Max. Dauertemperatur	-30 bis 120 °C, kurzzeitig bis 150 °C (laut Sanha)
Prüfung	Verbindung geprüft nach DVGW W 534 (laut Sanha)
Presswerkzeug	bis 54 mm mit Pressbacken der SA-, V- oder M-Originalkontur (laut Sanha)
Abmessungen	d 22 bis 28 mm
Passende Rohre	NiroSan, NiroSan ECO und NiroSan F Systemrohre nach EN 10312 (Empfehlung Sanha)

Maße in mm laut Sanha Z-Maße-Datenblatt; die Bezeichnungen der Spalten entsprechen der Zeichnung im Datenblatt (d Rohraußendurchmesser, z Z-Maß).

Größe	Artikelnummer	d	H	z
22	6909022	22	59	31
28	6909028	28	62	33

Merkmale

Einsatzbereiche laut Sanha: Trinkwasser, Heizung, Regenwasser, Druckluft mit Restölgehalt bis 25 mg/m³, technische Gase, Kühlwasser und Schiffsbau.
Kennzeichnung am Fitting laut Sanha: Hersteller, Dimension und DVGW-Prüfzeichen.
Merkmal unverpresst undicht: Versehentlich nicht verpresste Verbindungen werden bei der Dichtheitsprüfung erkannt. Sanha nennt dafür Prüfdrücke von 1 bis 6,5 bar mit Wasser oder 150 mbar bis 3 bar mit Luft.
Bei technischen Gasen beträgt der maximale Betriebsdruck laut Sanha 16 bar.
DVGW-Baumusterprüfzertifikat DW-8501BT0271 für das Trinkwasserinstallationssystem NiroSan-Press aus Pressverbindern und Rohren aus nichtrostendem Stahl (Prüfgrundlagen unter anderem DVGW W 534 und GW 541), gültig bis 24.06.2031.
DVGW-Konformitätsbestätigung Hygiene HW-1001DQ0058 für NiroSan Pressfittings (Serie 9000) aus 1.4404 für die Trinkwasserinstallation, gültig bis 18.06.2030.
DVGW-Konformitätsbestätigung Hygiene HW-1011DQ0356 für das zusammengesetzte Produkt NiroSan Pressfitting (Serie 9000) für die Trinkwasserinstallation, gültig bis 14.03.2030.
VdS-Anerkennung G 4040057 für das Rohrsystem NiroSan Press Serie 9000 in ortsfesten Wasserlöschanlagen, gültig bis 01.03.2030. Sie umfasst Pressfittings aus Edelstahl 1.4404 von 22 bis 108 mm mit EPDM-Dichtring und gilt laut Anerkennung nur für Nassanlagen hinter der Alarmventilstation mit den dort genannten Einschränkungen.

Hinweise zur Montage

Rohre laut Sanha Montageinformation rechtwinklig ablängen, innen und außen entgraten und die Einstecktiefe vor dem Verpressen mit wasserfestem Stift auf dem Rohr markieren.

Hinweis zu den Varianten

Wählen Sie die Größe. Sie entspricht dem Rohraußendurchmesser d in mm.
