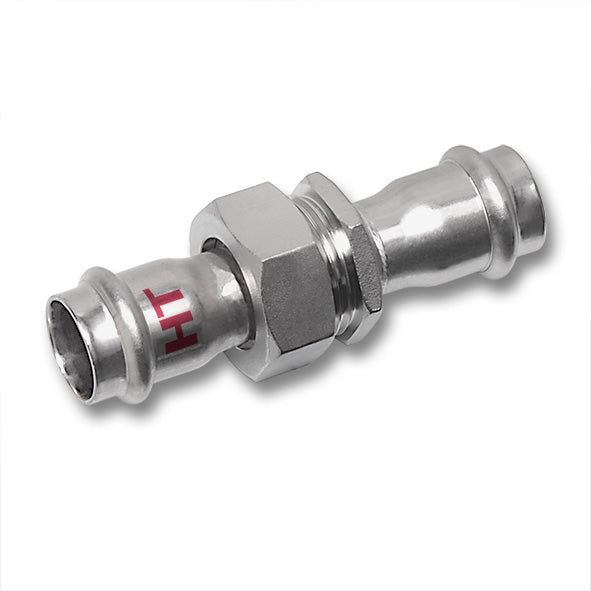

Sanha NiroSan Industry Verschraubung, flachdichtend

Name: Sanha NiroSan Industry Verschraubung, flachdichtend
Brand: Sanha
SKU: 61833015
Price: 82.99 EUR
Availability: InStock

82^{99 €}

inkl. MwSt. Versand wird beim Checkout berechnet.

● Lieferzeit: 5 bis 10 Werktage
● Versand: Deutschland 4,99 €, ab 100 € kostenlos; EU 19,99 €

✓ Originalware vom Hersteller
✓ Fachberatung durch Haustechnik-Spezialisten
✓ Zahlung per PayPal, Karte, Klarna oder Vorkasse
✓ Rechnung mit ausgewiesener MwSt.

Größe

Produktvarianten

Vorkasse

Auch per Vorkasse (Banküberweisung) zahlbar. Die Bankdaten erhalten Sie mit der Bestellbestätigung.

Beschreibung

Sanha NiroSan Industry Verschraubung, flachdichtend ist eine flachdichtende Verschraubung mit Universal-Pressanschluss an beiden Enden. Der Artikel gehört zum Pressfittingsystem NiroSan Industry (Serie 18000) aus nichtrostendem Stahl.

Technische Daten

System	NiroSan Industry, Serie 18000, Katalognummer 18330
Bauform	Verschraubung, flachdichtend, beidseitig mit Universal-Pressanschluss
Werkstoff	Cr-Ni-Mo-Stahl, Werkstoff-Nr. 1.4404 (laut Sanha)
Überwurfmutter	Edelstahl (laut Sanha)
Flachdichtung	Centellen
Dichtring	FKM, rot, werkseitig eingelegt
Nenndruck	PN 40 bei d 15 bis 22 mm, PN 25 bei d 28 bis 35 mm, PN 16 bei d 42 bis 108 mm (laut Sanha Montageinformation)
Max. Dauertemperatur	-20 bis 160 °C je nach Medium, kurzzeitig bis 280 °C (laut Sanha)
Prüfung	Verbindung geprüft in Anlehnung an DVGW W 534 (laut Sanha)
Presswerkzeug	bis 54 mm mit Pressbacken der SA-, V- oder M-Originalkontur (laut Sanha)
Abmessungen	d 15 bis 54 mm
Passende Rohre	NiroSan, NiroSan ECO und NiroSan F Systemrohre nach EN 10312 (Empfehlung Sanha)

Maße in mm laut Sanha Z-Maße-Datenblatt; die Bezeichnungen der Spalten entsprechen der Zeichnung im Datenblatt (d Rohraußendurchmesser, SW Schlüsselweite, z Z-Maß).

Größe	Artikelnummer	d	L	SW1	SW2	z
15	61833015	15	104	24	24	54
18	61833018	18	107	30	27	57
22	61833022	22	115	38	36	59
28	61833028	28	123	48	46	65
35	61833035	35	128	52	50	68
42	61833042	42	151	58	55	75
54	61833054	54	168	75	70	80

Merkmale

Einsatzbereiche laut Sanha Montageinformation: Druckluft, technische Gase, Solaranlagen, Fernwärme, Sattdampfanlagen, Heizöl und Kraftstoffe sowie Schiffsbau.
Kennzeichnung am Fitting laut Sanha: Hersteller, Dimension, Prüfzeichen und rote HT-Kennzeichnung.
Bei technischen Gasen beträgt der maximale Betriebsdruck laut Sanha 16 bar.
Allgemeine bauaufsichtliche Zulassung / Allgemeine Bauartgenehmigung Z-38.4-280 des DIBt für Pressverbindungen des Systems NiroSan Press Industry, Serie S18000, für einwandige Rohrleitungen in Anlagen zum Umgang mit Heizöl und Dieselkraftstoff, gültig bis 31.10.2030.
TÜV-Bauteilkennzeichen TÜV.K.23-001 für die Pressfitting-Verbindung aus Sanha-Pressfitting und Systemrohr (Typ unter anderem NiroSan Press Industry), gültig bis 30.11.2028.
VdS-Anerkennung G 4090010 für das Rohrsystem NiroSan Press Industry Serie 18000 in ortsfesten Wasserlöschanlagen, gültig bis 01.03.2030. Sie umfasst Pressfittings aus Edelstahl 1.4404 von 22 bis 88,9 mm mit rotem FKM-Dichtring und gilt laut Anerkennung für Nass- und Trockenanlagen hinter der Alarmventilstation mit den dort genannten Einschränkungen.

Hinweise zur Montage

Rohre laut Sanha Montageinformation rechtwinklig ablängen, innen und außen entgraten und die Einstecktiefe vor dem Verpressen mit wasserfestem Stift auf dem Rohr markieren.

Hinweis zu den Varianten

Wählen Sie die Größe. Sie entspricht dem Rohraußendurchmesser d in mm.
