Sanha | Artikel-Nr.: 61808515

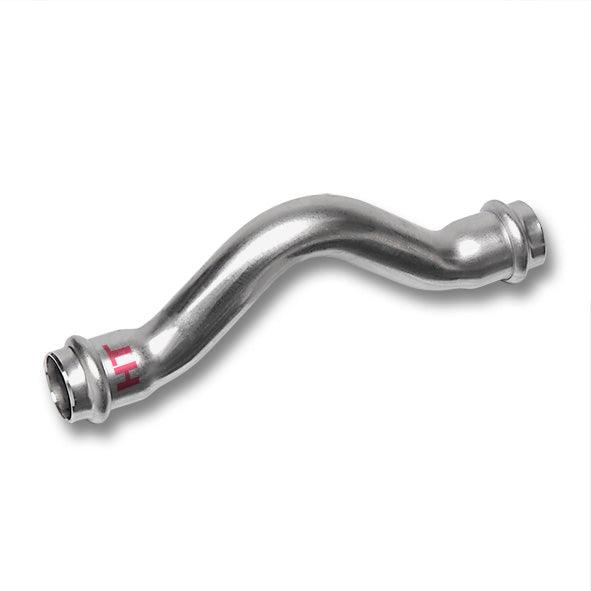

Sanha NiroSan Industry Überspringbogen, 2 Muffen

Name: Sanha NiroSan Industry Überspringbogen, 2 Muffen
Brand: Sanha
SKU: 61808515
Price: 52.99 EUR
Availability: InStock

52^{99 €}

inkl. MwSt. Versand wird beim Checkout berechnet.

● Lieferzeit: 5 bis 10 Werktage
● Versand: Deutschland 4,99 €, ab 100 € kostenlos; EU 19,99 €

✓ Originalware vom Hersteller
✓ Fachberatung durch Haustechnik-Spezialisten
✓ Zahlung per PayPal, Karte, Klarna oder Vorkasse
✓ Rechnung mit ausgewiesener MwSt.

Größe

Produktvarianten

Vorkasse

Auch per Vorkasse (Banküberweisung) zahlbar. Die Bankdaten erhalten Sie mit der Bestellbestätigung.

Beschreibung

Sanha NiroSan Industry Überspringbogen, 2 Muffen ist ein Überspringbogen mit Universal-Pressanschluss an beiden Enden, mit dem eine Leitung über eine kreuzende Leitung geführt wird. Der Artikel gehört zum Pressfittingsystem NiroSan Industry (Serie 18000) aus nichtrostendem Stahl.

Technische Daten

System	NiroSan Industry, Serie 18000, Katalognummer 18085
Bauform	Überspringbogen, beidseitig mit Universal-Pressanschluss
Werkstoff	Cr-Ni-Mo-Stahl, Werkstoff-Nr. 1.4404 (laut Sanha)
Dichtring	FKM, rot, werkseitig eingelegt
Nenndruck	PN 40 bei d 15 bis 22 mm, PN 25 bei d 28 bis 35 mm, PN 16 bei d 42 bis 108 mm (laut Sanha Montageinformation)
Max. Dauertemperatur	-20 bis 160 °C je nach Medium, kurzzeitig bis 280 °C (laut Sanha)
Prüfung	Verbindung geprüft in Anlehnung an DVGW W 534 (laut Sanha)
Presswerkzeug	bis 54 mm mit Pressbacken der SA-, V- oder M-Originalkontur (laut Sanha)
Abmessungen	d 15 bis 28 mm
Passende Rohre	NiroSan, NiroSan ECO und NiroSan F Systemrohre nach EN 10312 (Empfehlung Sanha)

Maße in mm laut Sanha Z-Maße-Datenblatt; die Bezeichnungen der Spalten entsprechen der Zeichnung im Datenblatt (d Rohraußendurchmesser, z Z-Maß).

Größe	Artikelnummer	d	A	H	L	z
15	61808515	15	19	45	70	45
18	61808518	18	19	50	76	51
22	61808522	22	26	64	93	65
28	61808528	28	27	74	105	76

Merkmale

Einsatzbereiche laut Sanha Montageinformation: Druckluft, technische Gase, Solaranlagen, Fernwärme, Sattdampfanlagen, Heizöl und Kraftstoffe sowie Schiffsbau.
Kennzeichnung am Fitting laut Sanha: Hersteller, Dimension, Prüfzeichen und rote HT-Kennzeichnung.
Bei technischen Gasen beträgt der maximale Betriebsdruck laut Sanha 16 bar.
Allgemeine bauaufsichtliche Zulassung / Allgemeine Bauartgenehmigung Z-38.4-280 des DIBt für Pressverbindungen des Systems NiroSan Press Industry, Serie S18000, für einwandige Rohrleitungen in Anlagen zum Umgang mit Heizöl und Dieselkraftstoff, gültig bis 31.10.2030.
TÜV-Bauteilkennzeichen TÜV.K.23-001 für die Pressfitting-Verbindung aus Sanha-Pressfitting und Systemrohr (Typ unter anderem NiroSan Press Industry), gültig bis 30.11.2028.
VdS-Anerkennung G 4090010 für das Rohrsystem NiroSan Press Industry Serie 18000 in ortsfesten Wasserlöschanlagen, gültig bis 01.03.2030. Sie umfasst Pressfittings aus Edelstahl 1.4404 von 22 bis 88,9 mm mit rotem FKM-Dichtring und gilt laut Anerkennung für Nass- und Trockenanlagen hinter der Alarmventilstation mit den dort genannten Einschränkungen.

Hinweise zur Montage

Rohre laut Sanha Montageinformation rechtwinklig ablängen, innen und außen entgraten und die Einstecktiefe vor dem Verpressen mit wasserfestem Stift auf dem Rohr markieren.

Hinweis zu den Varianten

Wählen Sie die Größe. Sie entspricht dem Rohraußendurchmesser d in mm.
