Sanha | Artikel-Nr.: 6182431815

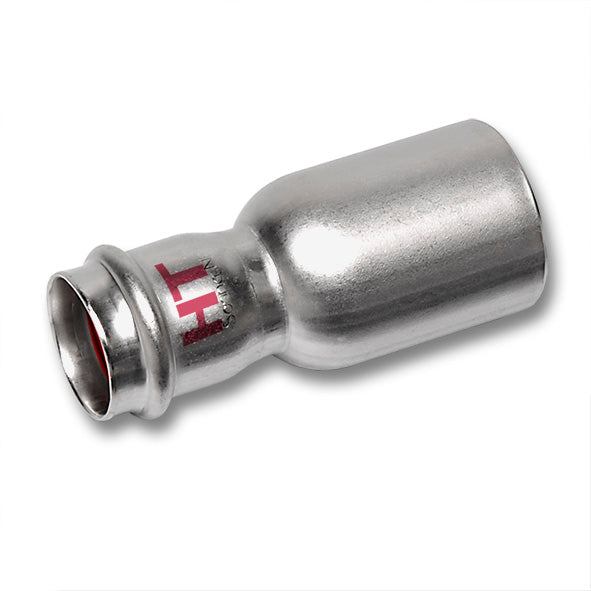

Sanha NiroSan Industry Absatznippel

Name: Sanha NiroSan Industry Absatznippel
Brand: Sanha
SKU: 6182431815
Price: 8.49 EUR
Availability: InStock

8^{49 €}

inkl. MwSt. Versand wird beim Checkout berechnet.

● Lieferzeit: 5 bis 10 Werktage
● Versand: Deutschland 4,99 €, ab 100 € kostenlos; EU 19,99 €

✓ Originalware vom Hersteller
✓ Fachberatung durch Haustechnik-Spezialisten
✓ Zahlung per PayPal, Karte, Klarna oder Vorkasse
✓ Rechnung mit ausgewiesener MwSt.

Vorkasse

Auch per Vorkasse (Banküberweisung) zahlbar. Die Bankdaten erhalten Sie mit der Bestellbestätigung.

Beschreibung

Sanha NiroSan Industry Absatznippel ist ein Absatznippel mit einem Universal-Pressanschluss und einem Einsteckende. Der Artikel gehört zum Pressfittingsystem NiroSan Industry (Serie 18000) aus nichtrostendem Stahl.

Technische Daten

System	NiroSan Industry, Serie 18000, Katalognummer 18243
Bauform	Absatznippel mit Universal-Pressanschluss und Einsteckende
Werkstoff	Cr-Ni-Mo-Stahl, Werkstoff-Nr. 1.4404 (laut Sanha)
Dichtring	FKM, rot, werkseitig eingelegt
Nenndruck	PN 40 bei d 15 bis 22 mm, PN 25 bei d 28 bis 35 mm, PN 16 bei d 42 bis 108 mm (laut Sanha Montageinformation)
Max. Dauertemperatur	-20 bis 160 °C je nach Medium, kurzzeitig bis 280 °C (laut Sanha)
Prüfung	Verbindung geprüft in Anlehnung an DVGW W 534 (laut Sanha)
Presswerkzeug	bis 54 mm mit Pressbacken der SA-, V- oder M-Originalkontur (laut Sanha)
Abmessungen	d 18 bis 108 mm
Passende Rohre	NiroSan, NiroSan ECO und NiroSan F Systemrohre nach EN 10312 (Empfehlung Sanha)

Maße in mm laut Sanha Z-Maße-Datenblatt; die Bezeichnungen der Spalten entsprechen der Zeichnung im Datenblatt (d Rohraußendurchmesser, z Z-Maß).

Größe	Artikelnummer	d1	d2	L	z
18ax15	6182431815	18	15	58	33
22ax15	6182432215	22	15	73	48
22ax18	6182432218	22	18	74	49
28ax15	6182432815	28	15	78	53
28ax18	6182432818	28	18	79	54
28ax22	6182432822	28	22	77	49
35ax18	6182433518	35	18	78	53
35ax22	6182433522	35	22	84	56
35ax28	6182433528	35	28	85	56
42ax22	6182434222	42	22	95	67
42ax28	6182434228	42	28	97	68
42ax35	6182434235	42	35	95	65
54ax28	6182435428	54	28	106	77
54ax35	6182435435	54	35	106	76
54ax42	6182435442	54	42	112	74
76,1ax54	6182437654	76,1	54	141	97
88,9ax54	6182438954	88,9	54	158	113
88,9ax76,1	6182438976	88,9	76,1	151	101
108,0ax54	61824310854	108	54	182	138
108,0ax76,1	61824310876	108	76	181	131
108,0ax88,9	61824310889	108	88,9	180	123

Merkmale

Einsatzbereiche laut Sanha Montageinformation: Druckluft, technische Gase, Solaranlagen, Fernwärme, Sattdampfanlagen, Heizöl und Kraftstoffe sowie Schiffsbau.
Kennzeichnung am Fitting laut Sanha: Hersteller, Dimension, Prüfzeichen und rote HT-Kennzeichnung.
Bei technischen Gasen beträgt der maximale Betriebsdruck laut Sanha 16 bar.
Allgemeine bauaufsichtliche Zulassung / Allgemeine Bauartgenehmigung Z-38.4-280 des DIBt für Pressverbindungen des Systems NiroSan Press Industry, Serie S18000, für einwandige Rohrleitungen in Anlagen zum Umgang mit Heizöl und Dieselkraftstoff, gültig bis 31.10.2030.
TÜV-Bauteilkennzeichen TÜV.K.23-001 für die Pressfitting-Verbindung aus Sanha-Pressfitting und Systemrohr (Typ unter anderem NiroSan Press Industry), gültig bis 30.11.2028.
VdS-Anerkennung G 4090010 für das Rohrsystem NiroSan Press Industry Serie 18000 in ortsfesten Wasserlöschanlagen, gültig bis 01.03.2030. Sie umfasst Pressfittings aus Edelstahl 1.4404 von 22 bis 88,9 mm mit rotem FKM-Dichtring und gilt laut Anerkennung für Nass- und Trockenanlagen hinter der Alarmventilstation mit den dort genannten Einschränkungen.

Hinweise zur Montage

Rohre laut Sanha Montageinformation rechtwinklig ablängen, innen und außen entgraten und die Einstecktiefe vor dem Verpressen mit wasserfestem Stift auf dem Rohr markieren.
Für Abmessungen über 54 mm gelten die Werkzeugvorgaben der Sanha Montageinformation.

Hinweis zu den Varianten

Wählen Sie die Größe. Die Größe nennt die Durchmesser d1 x d2 in mm. Der Zusatz a steht für das Einsteckende (Außenmaß).
