Sanha | Artikel-Nr.: 61704115

Sanha NiroSan Gas Bogen 45°, 1 oder 2 Muffen

Name: Sanha NiroSan Gas Bogen 45°, 1 oder 2 Muffen
Brand: Sanha
SKU: 61704115
Price: 24.49 EUR
Availability: InStock

24^{49 €}

inkl. MwSt. Versand wird beim Checkout berechnet.

● Lieferzeit: 5 bis 10 Werktage
● Versand: Deutschland 4,99 €, ab 100 € kostenlos; EU 19,99 €

✓ Originalware vom Hersteller
✓ Fachberatung durch Haustechnik-Spezialisten
✓ Zahlung per PayPal, Karte, Klarna oder Vorkasse
✓ Rechnung mit ausgewiesener MwSt.

Ausführung

Größe

Produktvarianten

Vorkasse

Auch per Vorkasse (Banküberweisung) zahlbar. Die Bankdaten erhalten Sie mit der Bestellbestätigung.

Beschreibung

Sanha NiroSan Gas Bogen 45°, 1 oder 2 Muffen fasst folgende Ausführungen in einem Produkt zusammen: 2 Muffen, 1 Muffe (Muffe x Einsteckende). Wählen Sie unter Ausführung die gewünschte Ausführung und anschließend unter Größe die passende Variante. Die Angaben je Ausführung stehen unten.

Die Ausführungen im Einzelnen

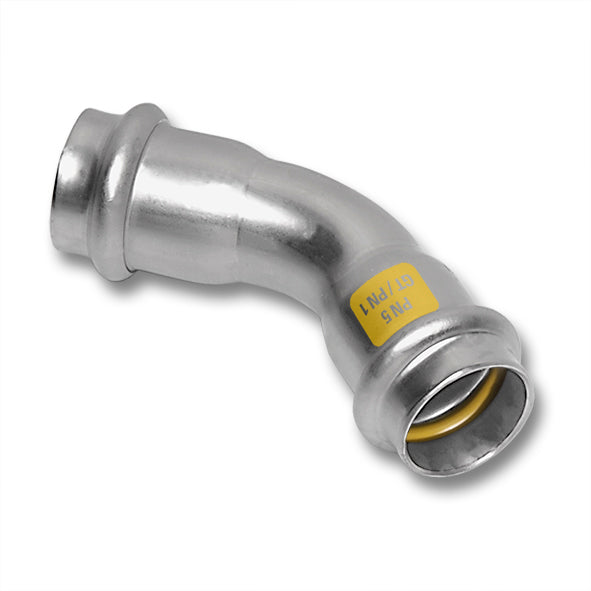

2 Muffen: Sanha NiroSan Gas Bogen 45°, 2 Muffen ist ein Bogen 45° mit Universal-Pressanschluss an beiden Enden. Der Artikel gehört zum Pressfittingsystem NiroSan Gas (Serie 17000) aus nichtrostendem Stahl. Laut Sanha ist es für Gasinstallationen vorgesehen.

1 Muffe (Muffe x Einsteckende): Sanha NiroSan Gas Bogen 45°, 1 Muffe ist ein Bogen 45° mit einem Universal-Pressanschluss und einem Einsteckende. Der Artikel gehört zum Pressfittingsystem NiroSan Gas (Serie 17000) aus nichtrostendem Stahl. Laut Sanha ist es für Gasinstallationen vorgesehen.

Technische Daten

Werkstoff	Cr-Ni-Mo-Stahl, Werkstoff-Nr. 1.4404 (laut Sanha)
Dichtring	HNBR, gelb, werkseitig eingelegt
Nenndruck	GT/PN 5 (laut Sanha)
Max. Dauertemperatur	-20 bis 70 °C (laut Sanha Montageinformation)
Prüfung	Verbindung geprüft nach DVGW G 5614 (laut Sanha)
Presswerkzeug	bis 54 mm mit Pressbacken der SA-, V- oder M-Originalkontur (laut Sanha)
Abmessungen	d 15 bis 168,3 mm
Passende Rohre	NiroSan Systemrohre nach EN 10312 (Empfehlung Sanha)

Angaben je Ausführung:

Merkmal	2 Muffen	1 Muffe (Muffe x Einsteckende)
System	NiroSan Gas, Serie 17000, Katalognummer 17041	NiroSan Gas, Serie 17000, Katalognummer 17040
Bauform	Bogen 45°, beidseitig mit Universal-Pressanschluss	Bogen 45° mit Universal-Pressanschluss und Einsteckende

Hinweis zu den Varianten

Wählen Sie Ausführung und Größe. Nicht jede Kombination ist lieferbar.

Ausführung	Größe	Artikelnummer	d	L	z	L1	L2
2 Muffen	108,0	617041108	108	123	52
2 Muffen	139,7	617041140	139,7	203	105
2 Muffen	15	61704115	15	37	11
2 Muffen	168,3	617041168	168,3	252	134
2 Muffen	18	61704118	18	39	13
2 Muffen	22	61704122	22	48	20
2 Muffen	28	61704128	28	53	24
2 Muffen	35	61704135	35	57	27
2 Muffen	42	61704142	42	68	30
2 Muffen	54	61704154	54	82	38
2 Muffen	76,1	61704176	76,1	89	39
2 Muffen	88,9	61704189	88,9	101	43
1 Muffe (Muffe x Einsteckende)	108,0	617040108	108		53	124	150
1 Muffe (Muffe x Einsteckende)	139,7	617040140	139,7		105	203	210
1 Muffe (Muffe x Einsteckende)	15	61704015	15		12	37	47
1 Muffe (Muffe x Einsteckende)	168,3	617040168	168,3		134	252	253
1 Muffe (Muffe x Einsteckende)	18	61704018	18		13	39	48
1 Muffe (Muffe x Einsteckende)	22	61704022	22		20	48	56
1 Muffe (Muffe x Einsteckende)	28	61704028	28		24	53	60
1 Muffe (Muffe x Einsteckende)	35	61704035	35		27	57	64
1 Muffe (Muffe x Einsteckende)	42	61704042	42		30	68	79
1 Muffe (Muffe x Einsteckende)	54	61704054	54		38	82	89
1 Muffe (Muffe x Einsteckende)	76,1	61704076	76,1		39	89	108
1 Muffe (Muffe x Einsteckende)	88,9	61704089	88,9		44	101	122

Merkmale

Einsatzbereiche laut Sanha Montageinformation: Erdgase, Flüssiggase, brennbare Gase, Biogase, Wasserstoff und Schiffsbau.
Kennzeichnung am Fitting laut Sanha: Hersteller, Dimension, DVGW-Prüfzeichen und gelbe GAS-Kennzeichnung.
Merkmal unverpresst undicht: Versehentlich nicht verpresste Verbindungen werden bei der Dichtheitsprüfung erkannt. Sanha nennt dafür Prüfdrücke von 10 mbar bis 1 bar mit Luft.
DVGW-Baumusterprüfzertifikat DG-4550BP0188 für Pressverbinder aus Edelstahl für metallene Gasleitungen, Modell SANHA NiroSan-Gas Serie 17000, unverpresst undicht (Prüfgrundlage DVGW G 5614), gültig bis 07.05.2029.
