Sanha | Artikel-Nr.: 6172431815

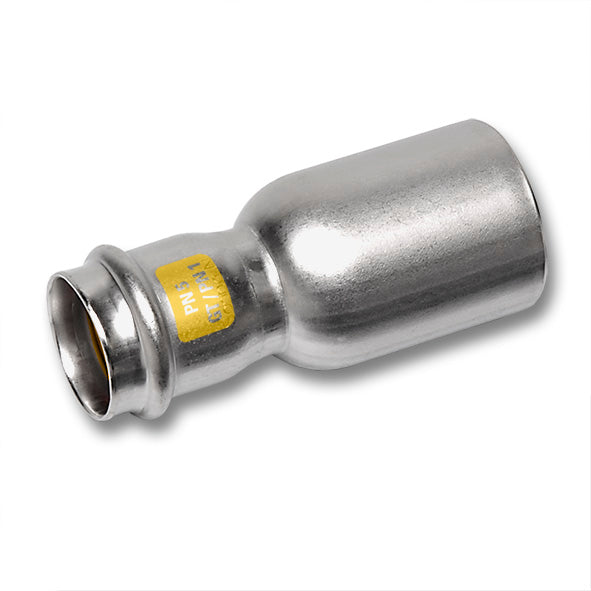

Sanha NiroSan Gas Absatznippel

Name: Sanha NiroSan Gas Absatznippel
Brand: Sanha
SKU: 6172431815
Price: 8.99 EUR
Availability: InStock

8^{99 €}

inkl. MwSt. Versand wird beim Checkout berechnet.

● Lieferzeit: 5 bis 10 Werktage
● Versand: Deutschland 4,99 €, ab 100 € kostenlos; EU 19,99 €

✓ Originalware vom Hersteller
✓ Fachberatung durch Haustechnik-Spezialisten
✓ Zahlung per PayPal, Karte, Klarna oder Vorkasse
✓ Rechnung mit ausgewiesener MwSt.

Vorkasse

Auch per Vorkasse (Banküberweisung) zahlbar. Die Bankdaten erhalten Sie mit der Bestellbestätigung.

Beschreibung

Sanha NiroSan Gas Absatznippel ist ein Absatznippel mit einem Universal-Pressanschluss und einem Einsteckende. Der Artikel gehört zum Pressfittingsystem NiroSan Gas (Serie 17000) aus nichtrostendem Stahl. Laut Sanha ist es für Gasinstallationen vorgesehen.

Technische Daten

System	NiroSan Gas, Serie 17000, Katalognummer 17243
Bauform	Absatznippel mit Universal-Pressanschluss und Einsteckende
Werkstoff	Cr-Ni-Mo-Stahl, Werkstoff-Nr. 1.4404 (laut Sanha)
Dichtring	HNBR, gelb, werkseitig eingelegt
Nenndruck	GT/PN 5 (laut Sanha)
Max. Dauertemperatur	-20 bis 70 °C (laut Sanha Montageinformation)
Prüfung	Verbindung geprüft nach DVGW G 5614 (laut Sanha)
Presswerkzeug	bis 54 mm mit Pressbacken der SA-, V- oder M-Originalkontur (laut Sanha)
Abmessungen	d 18 bis 168,3 mm
Passende Rohre	NiroSan Systemrohre nach EN 10312 (Empfehlung Sanha)

Maße in mm laut Sanha Z-Maße-Datenblatt; die Bezeichnungen der Spalten entsprechen der Zeichnung im Datenblatt (d Rohraußendurchmesser, z Z-Maß).

Größe	Artikelnummer	d1	d2	L	z
18ax15	6172431815	18	15	58	33
22ax15	6172432215	22	15	73	48
22ax18	6172432218	22	18	74	49
28ax15	6172432815	28	15	78	53
28ax18	6172432818	28	18	79	54
28ax22	6172432822	28	22	77	49
35ax18	6172433518	35	18	78	53
35ax22	6172433522	35	22	84	56
35ax28	6172433528	35	28	85	56
42ax22	6172434222	42	22	95	67
42ax28	6172434228	42	28	97	68
42ax35	6172434235	42	35	95	65
54ax28	6172435428	54	28	106	77
54ax35	6172435435	54	35	106	76
54ax42	6172435442	54	42	112	74
76,1ax54	6172437654	76,1	54	141	97
88,9ax54	6172438954	88,9	54	158	113
88,9ax76,1	6172438976	88,9	76,1	151	101
108,0ax54	61724310854	108	54	182	138
108,0ax76,1	61724310876	108	76	181	131
108,0ax88,9	61724310889	108	88,9	180	123
139,7ax88,9	61724314089	139,7	88,9	340	282
139,7ax108,0	617243140108	139,7	108	307	236
168,3ax88,9	61724316889	168,3	88,9	379	321
168,3ax108,0	617243168108	168,3	108	360	289

Merkmale

Einsatzbereiche laut Sanha Montageinformation: Erdgase, Flüssiggase, brennbare Gase, Biogase, Wasserstoff und Schiffsbau.
Kennzeichnung am Fitting laut Sanha: Hersteller, Dimension, DVGW-Prüfzeichen und gelbe GAS-Kennzeichnung.
Merkmal unverpresst undicht: Versehentlich nicht verpresste Verbindungen werden bei der Dichtheitsprüfung erkannt. Sanha nennt dafür Prüfdrücke von 10 mbar bis 1 bar mit Luft.
DVGW-Baumusterprüfzertifikat DG-4550BP0188 für Pressverbinder aus Edelstahl für metallene Gasleitungen, Modell SANHA NiroSan-Gas Serie 17000, unverpresst undicht (Prüfgrundlage DVGW G 5614), gültig bis 07.05.2029.

Hinweise zur Montage

Rohre laut Sanha Montageinformation rechtwinklig ablängen, innen und außen entgraten und die Einstecktiefe vor dem Verpressen mit wasserfestem Stift auf dem Rohr markieren.
Für Abmessungen über 54 mm gelten die Werkzeugvorgaben der Sanha Montageinformation.
Einstecktiefe laut Sanha Montageinformation bei 139,7 mm: 98 mm, bei 168,3 mm: 120 mm.
Eine Erdreichverlegung ist laut Sanha Montageinformation nicht zulässig.

Hinweis zu den Varianten

Wählen Sie die Größe. Die Größe nennt die Durchmesser d1 x d2 in mm. Der Zusatz a steht für das Einsteckende (Außenmaß).
