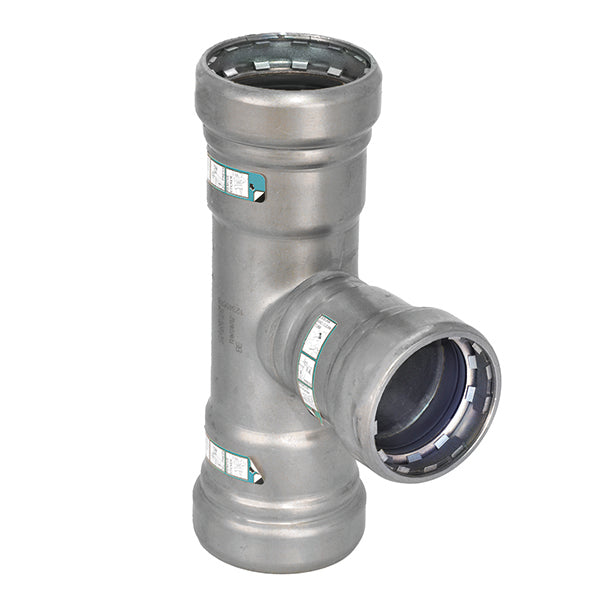

Sanha Heavy Steel Press T-Stück

Name: Sanha Heavy Steel Press T-Stück
Brand: Sanha
SKU: 6701301
Price: 37.49 EUR
Availability: InStock

37^{49 €}

inkl. MwSt. Versand wird beim Checkout berechnet.

● Lieferzeit: 5 bis 10 Werktage
● Versand: Deutschland 4,99 €, ab 100 € kostenlos; EU 19,99 €

✓ Originalware vom Hersteller
✓ Fachberatung durch Haustechnik-Spezialisten
✓ Zahlung per PayPal, Karte, Klarna oder Vorkasse
✓ Rechnung mit ausgewiesener MwSt.

Vorkasse

Auch per Vorkasse (Banküberweisung) zahlbar. Die Bankdaten erhalten Sie mit der Bestellbestätigung.

Beschreibung

Sanha Heavy Steel Press T-Stück ist ein T-Stück mit Pressanschluss an allen drei Enden. Der Artikel gehört zum Pressfittingsystem SANHA Heavy Steel Press (Serie 70000) für dickwandige Stahlrohre und besteht laut Sanha aus unlegiertem Stahl, außen galvanisch verzinkt. Laut Sanha trägt der Fitting ein Symbol, dass er nicht für Trinkwasser zulässig ist.

Technische Daten

System	SANHA Heavy Steel Press, Serie 70000, Katalognummer 70130
Bauform	T-Stück, allseitig mit Pressanschluss
Werkstoff	unlegierter Stahl, Werkstoff-Nr. 1.0034 (E195) nach EN 10305-2 und EN 10305-3, außen galvanisch verzinkt (laut Sanha)
Dichtring	EPDM, schwarz, werkseitig eingelegt
Nenndruck	PN 16, technische Gase 16 bar (laut Sanha)
Max. Dauertemperatur	-30 bis 120 °C (laut Sanha)
Presswerkzeug	bis 2 Zoll mit Pressbacken der MP-Originalkontur (laut Sanha)
Abmessungen	1/2 bis 2 Zoll
Passende Rohre	schwarze Stahlrohre nach EN 10255, EN 10220 mit EN 10217-1 und EN 10220 mit EN 10216-1 (Empfehlung Sanha); außerdem industriell beschichtete und pulverbeschichtete Stahlrohre nach EN 10255 sowie Stahlrohre nach ASTM A53, A106, A135 und A795 (laut Sanha)

Maße in mm laut Sanha Datenblatt Installationsabmessungen Heavy Steel Press, DN als Nennweite; die Bezeichnungen der Spalten entsprechen dem Datenblatt (z Z-Maß).

Tabelle 70130/71130 T-Stück:

Größe	Artikelnummer	DN	ET	a	b	L	z1	z2
P x P x P 1/2	67013012	15	29	53	51	105	24	22
P x P x P 3/4	67013034	20	31	59	57	117	27	25
P x P x P 1	6701301	25	35	67	66	133	31	30
P x P x P 1 1/4	670130114	32	47	83	83	166	36	35
P x P x P 1 1/2	670130112	40	50	89	89	178	39	39
P x P x P 2	6701302	50	51	97	99	194	46	48

Tabelle 70130/71130 T-Stück reduziert:

Größe	Artikelnummer	DN d1	DN d2	DN d3	ET1	ET2	ET3	a	b	c	L	z1	z2	z3
P 3/4 x P 1/2 x P 3/4	670130341234	20	15	20	31	29	31	59	54	59	117	27	25	27
P 1 x P 3/4 x P 1	6701301341	25	20	25	35	31	35	67	60	67	133	31	28	31
P 1 1/4 x P 1/2 x P 1 1/4	67013011412114	32	15	32	47	29	47	83	62	83	166	36	33	36
P 1 1/4 x P 3/4 x P 1 1/4	67013011434114	32	20	32	47	31	47	83	64	83	166	36	33	36
P 1 1/4 x P 1 x P 1 1/4	6701301141114	32	25	32	47	35	47	83	70	83	166	36	35	36
P 1 1/2x P 1/2 x P 1 1/2	67013011212112	40	15	40	50	29	50	89	66	89	178	39	37	39
P 1 1/2x P 3/4 x P 1 1/2	67013011234112	40	20	40	50	31	50	89	68	89	178	39	36	39
P 1 1/2x P 1 x P 1 1/2	6701301121112	40	25	40	50	35	50	89	74	89	178	39	38	39
P 1 1/2x P 1 1/4 x P 1 1/2	670130112114112	40	32	40	50	47	50	89	86	89	178	39	39	39
P 2 x P 1/2 x P 2	6701302122	50	15	50	51	29	51	97	72	97	194	46	43	46
P 2 x P 3/4 x P 2	6701302342	50	20	50	51	31	51	97	74	97	194	46	42	46
P 2 x P 1 1/4 x P 2	67013021142	50	32	50	51	47	51	97	92	97	194	46	45	46
P 2 x P 1 1/2 x P 2	67013021122	50	40	50	51	50	51	97	96	97	194	46	46	46
P 1 x P 1/2 x P 1	6701301121	keine Angabe	keine Angabe	keine Angabe	keine Angabe	keine Angabe	keine Angabe	keine Angabe	keine Angabe	keine Angabe	keine Angabe	keine Angabe	keine Angabe	keine Angabe

Merkmale

Einsatzbereiche laut Sanha: geschlossene Heiz- und Kühlsysteme, Druckluft (trocken, Restölgehalt bis 25 mg/m³) und technische Gase.
Kennzeichnung am Fitting laut Sanha: Hersteller, Dimension, schwarzes Symbol "nicht für Trinkwasser" und Aufkleber "Bitte nach dem Verpressen entfernen".
Merkmal unverpresst undicht: Versehentlich nicht verpresste Verbindungen werden bei der Dichtheitsprüfung erkannt. Sanha nennt dafür Prüfdrücke von 1 bis 6,5 bar mit Wasser oder 150 mbar bis 3 bar mit Luft.

Hinweise zur Montage

Rohr laut Sanha Montageinformation bis zur vorgesehenen Einstecktiefe mit einem geeigneten Vlies polieren und reinigen, die Einstecktiefe messen und auf dem Rohr anzeichnen; Mindestabstand zu Schweißnähten 3 x D, mindestens 100 mm.
Nach dem Verpressen den Kontrollaufkleber entfernen; damit ist der Pressverbinder als verpresst gekennzeichnet. Danach die korrekte Einstecktiefe kontrollieren (laut Sanha).
Bei dauerhafter Feuchtigkeit oder korrosionsfördernden Zusätzen in Baustoffen oder Atmosphäre ist laut Sanha ein wasserdichter und porenfreier Korrosionsschutz nach AGI Q 151 (Zweikomponentensysteme) erforderlich.

Hinweis zu den Varianten

Wählen Sie die Größe. Die Größe nennt bei gleichen Anschlüssen eine Nennweite (P x P x P), bei reduzierten T-Stücken d1 x d2 x d3 in Zoll (d2 ist der Abzweig).
