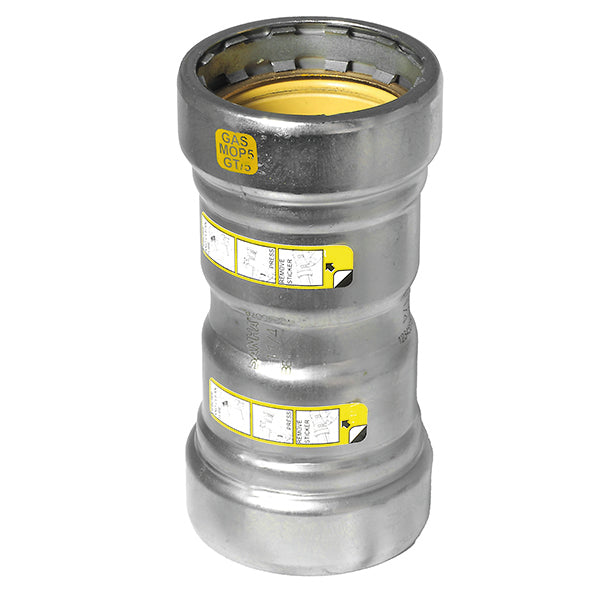

Sanha Heavy Steel Press Gas Muffe

Name: Sanha Heavy Steel Press Gas Muffe
Brand: Sanha
SKU: 6712701
Price: 29.49 EUR
Availability: InStock

29^{49 €}

inkl. MwSt. Versand wird beim Checkout berechnet.

● Lieferzeit: 5 bis 10 Werktage
● Versand: Deutschland 4,99 €, ab 100 € kostenlos; EU 19,99 €

✓ Originalware vom Hersteller
✓ Fachberatung durch Haustechnik-Spezialisten
✓ Zahlung per PayPal, Karte, Klarna oder Vorkasse
✓ Rechnung mit ausgewiesener MwSt.

Größe

Produktvarianten

Vorkasse

Auch per Vorkasse (Banküberweisung) zahlbar. Die Bankdaten erhalten Sie mit der Bestellbestätigung.

Beschreibung

Sanha Heavy Steel Press Gas Muffe ist eine Muffe mit Pressanschluss an beiden Enden. Der Artikel gehört zum Pressfittingsystem SANHA Heavy Steel Press Gas (Serie 71000) für dickwandige Stahlrohre und besteht laut Sanha aus unlegiertem Stahl, außen galvanisch verzinkt. Laut Sanha ist das System für Gasinstallationen vorgesehen.

Technische Daten

System	SANHA Heavy Steel Press Gas, Serie 71000, Katalognummer 71270
Bauform	Muffe, beidseitig mit Pressanschluss
Werkstoff	unlegierter Stahl, Werkstoff-Nr. 1.0034 (E195) nach EN 10305-2 und EN 10305-3, außen galvanisch verzinkt (laut Sanha)
Dichtring	HNBR, gelb, werkseitig eingelegt
Max. Betriebsdruck	Erdgas 5 bar, technische Gase 16 bar (laut Sanha Technical Submittal)
Presswerkzeug	bis 2 Zoll mit Pressbacken der MP-Originalkontur (laut Sanha)
Abmessungen	1/2 bis 2 Zoll
Passende Rohre	schwarze Stahlrohre nach EN 10255, EN 10220 mit EN 10217-1 und EN 10220 mit EN 10216-1 (Empfehlung Sanha); außerdem industriell beschichtete und pulverbeschichtete Stahlrohre nach EN 10255 sowie Stahlrohre nach ASTM A53, A106, A135 und A795 (laut Sanha)

Maße in mm laut Sanha Datenblatt Installationsabmessungen Heavy Steel Press, DN als Nennweite; die Bezeichnungen der Spalten entsprechen dem Datenblatt (z Z-Maß).

Tabelle 70270/71270 Muffe:

Größe	Artikelnummer	DN	ET	L	z
P x P 1/2	67127012	15	29	71	13
P x P 3/4	67127034	20	31	76	14
P x P 1	6712701	25	35	86	15
P x P 1 1/4	671270114	32	47	111	16
P x P 1 1/2	671270112	40	50	117	17
P x P 2	6712702	50	51	124	21

Merkmale

Einsatzbereiche laut Sanha: Erdgase, Flüssiggase, brennbare Gase, Heizöl und Kraftstoffe, Druckluft (trocken), Stickstoff und technische Gase.
Kennzeichnung am Fitting laut Sanha: Hersteller, Dimension, DVGW-Prüfzeichen, gelbe GAS-Kennzeichnung MOP 5 GT/5 und Aufkleber "Bitte nach dem Verpressen entfernen".
Merkmal unverpresst undicht: Versehentlich nicht verpresste Verbindungen werden bei der Dichtheitsprüfung erkannt. Sanha nennt dafür Prüfdrücke von 150 mbar bis 3 bar mit Luft.
DVGW-Baumusterprüfzertifikat DG-4550DN0663 für Pressverbinder SANHA Heavy Steel Press Gas für metallene Gasleitungen (Prüfgrundlage DVGW G 5614), Nennweiten 1/2 bis 2 Zoll mit max. Betriebsdruck 5 bar, gültig bis 19.12.2027. Grundlage der Zertifizierung sind laut Zertifikat Presswerkzeuge von NovoPress.

Hinweise zur Montage

Rohr laut Sanha Montageinformation bis zur vorgesehenen Einstecktiefe mit einem geeigneten Vlies polieren und reinigen, die Einstecktiefe messen und auf dem Rohr anzeichnen; Mindestabstand zu Schweißnähten 3 x D, mindestens 100 mm.
Nach dem Verpressen den Kontrollaufkleber entfernen; damit ist der Pressverbinder als verpresst gekennzeichnet. Danach die korrekte Einstecktiefe kontrollieren (laut Sanha).
Bei dauerhafter Feuchtigkeit oder korrosionsfördernden Zusätzen in Baustoffen oder Atmosphäre ist laut Sanha ein wasserdichter und porenfreier Korrosionsschutz nach AGI Q 151 (Zweikomponentensysteme) erforderlich.

Hinweis zu den Varianten

Wählen Sie die Größe. Die Größe nennt die Nennweite in Zoll.
