Sanha | Artikel-Nr.: 6700401

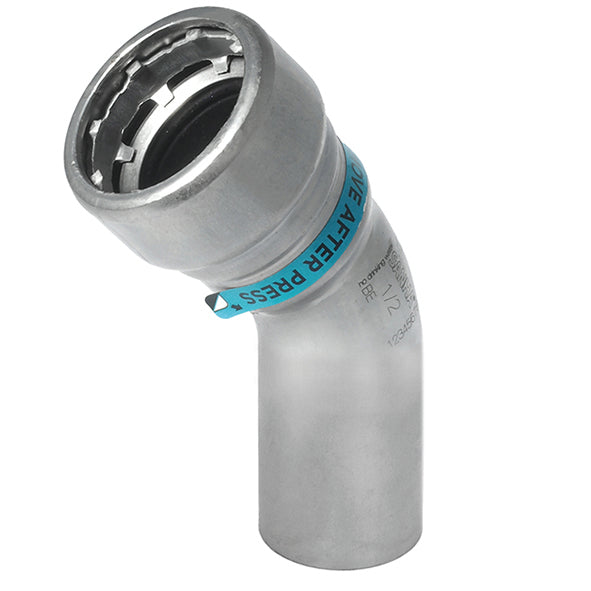

Sanha Heavy Steel Press Bogen 45°

Name: Sanha Heavy Steel Press Bogen 45°
Brand: Sanha
SKU: 6700401
Price: 27.49 EUR
Availability: InStock

27^{49 €}

inkl. MwSt. Versand wird beim Checkout berechnet.

● Lieferzeit: 5 bis 10 Werktage
● Versand: Deutschland 4,99 €, ab 100 € kostenlos; EU 19,99 €

✓ Originalware vom Hersteller
✓ Fachberatung durch Haustechnik-Spezialisten
✓ Zahlung per PayPal, Karte, Klarna oder Vorkasse
✓ Rechnung mit ausgewiesener MwSt.

Größe

Produktvarianten

Vorkasse

Auch per Vorkasse (Banküberweisung) zahlbar. Die Bankdaten erhalten Sie mit der Bestellbestätigung.

Beschreibung

Sanha Heavy Steel Press Bogen 45° ist ein Bogen 45° mit Pressanschluss. Der Artikel gehört zum Pressfittingsystem SANHA Heavy Steel Press (Serie 70000) für dickwandige Stahlrohre und besteht laut Sanha aus unlegiertem Stahl, außen galvanisch verzinkt. Laut Sanha trägt der Fitting ein Symbol, dass er nicht für Trinkwasser zulässig ist.

Technische Daten

System	SANHA Heavy Steel Press, Serie 70000, Katalognummer 70040 (P x FTG) und 70041 (P x P)
Bauform	Bogen 45° mit Pressanschluss
Werkstoff	unlegierter Stahl, Werkstoff-Nr. 1.0034 (E195) nach EN 10305-2 und EN 10305-3, außen galvanisch verzinkt (laut Sanha)
Dichtring	EPDM, schwarz, werkseitig eingelegt
Nenndruck	PN 16, technische Gase 16 bar (laut Sanha)
Max. Dauertemperatur	-30 bis 120 °C (laut Sanha)
Presswerkzeug	bis 2 Zoll mit Pressbacken der MP-Originalkontur (laut Sanha)
Abmessungen	1/2 bis 2 Zoll
Passende Rohre	schwarze Stahlrohre nach EN 10255, EN 10220 mit EN 10217-1 und EN 10220 mit EN 10216-1 (Empfehlung Sanha); außerdem industriell beschichtete und pulverbeschichtete Stahlrohre nach EN 10255 sowie Stahlrohre nach ASTM A53, A106, A135 und A795 (laut Sanha)

Maße in mm laut Sanha Datenblatt Installationsabmessungen Heavy Steel Press, DN als Nennweite; die Bezeichnungen der Spalten entsprechen dem Datenblatt (z Z-Maß).

Tabelle 70040/71040 Bogen 45° (A x I):

Größe	Artikelnummer	DN	d2	a	ET	z	b	b1
P x FTG 1/2	67004012	15	21,3	41	29	12	48	15
P x FTG 3/4	67004034	20	26,7	46	31	14	53	18
P x FTG 1	6700401	25	33,4	56	35	20	63	25
P x FTG 1 1/4	670040114	32	42,2	71	47	25	79	28
P x FTG 1 1/2	670040112	40	48,3	77	50	27	84	31
P x FTG 2	6700402	50	60,3	82	51	31	89	34

Tabelle 70041/71041 Bogen 45° (I x I):

Größe	Artikelnummer	DN	b	ET	z
P x P 1/2	67004112	15	41	29	12
P x P 3/4	67004134	20	46	31	14
P x P 1	6700411	25	56	35	20
P x P 1 1/4	670041114	32	71	47	24
P x P 1 1/2	670041112	40	77	50	27
P x P 2	6700412	50	82	51	31

Merkmale

Einsatzbereiche laut Sanha: geschlossene Heiz- und Kühlsysteme, Druckluft (trocken, Restölgehalt bis 25 mg/m³) und technische Gase.
Kennzeichnung am Fitting laut Sanha: Hersteller, Dimension, schwarzes Symbol "nicht für Trinkwasser" und Aufkleber "Bitte nach dem Verpressen entfernen".
Merkmal unverpresst undicht: Versehentlich nicht verpresste Verbindungen werden bei der Dichtheitsprüfung erkannt. Sanha nennt dafür Prüfdrücke von 1 bis 6,5 bar mit Wasser oder 150 mbar bis 3 bar mit Luft.

Hinweise zur Montage

Rohr laut Sanha Montageinformation bis zur vorgesehenen Einstecktiefe mit einem geeigneten Vlies polieren und reinigen, die Einstecktiefe messen und auf dem Rohr anzeichnen; Mindestabstand zu Schweißnähten 3 x D, mindestens 100 mm.
Nach dem Verpressen den Kontrollaufkleber entfernen; damit ist der Pressverbinder als verpresst gekennzeichnet. Danach die korrekte Einstecktiefe kontrollieren (laut Sanha).
Bei dauerhafter Feuchtigkeit oder korrosionsfördernden Zusätzen in Baustoffen oder Atmosphäre ist laut Sanha ein wasserdichter und porenfreier Korrosionsschutz nach AGI Q 151 (Zweikomponentensysteme) erforderlich.

Hinweis zu den Varianten

Wählen Sie die Größe. Die Größe nennt die Anschlussart und die Nennweite in Zoll: P x P bedeutet beidseitig Pressanschluss, P x FTG Pressanschluss und Einsteckende.
