Sanha | Artikel-Nr.: 1524386

Sanha CU-Absatznippel

Name: Sanha CU-Absatznippel
Brand: Sanha
SKU: 1524386
Availability: InStock

4^{49 €}

inkl. MwSt. Versand wird beim Checkout berechnet.

● Lieferzeit: 5 bis 10 Werktage
● Versand: Deutschland 4,99 €, ab 100 € kostenlos; EU 19,99 €

✓ Originalware vom Hersteller
✓ Fachberatung durch Haustechnik-Spezialisten
✓ Zahlung per PayPal, Karte, Klarna oder Vorkasse
✓ Rechnung mit ausgewiesener MwSt.

Vorkasse

Auch per Vorkasse (Banküberweisung) zahlbar. Die Bankdaten erhalten Sie mit der Bestellbestätigung.

Beschreibung

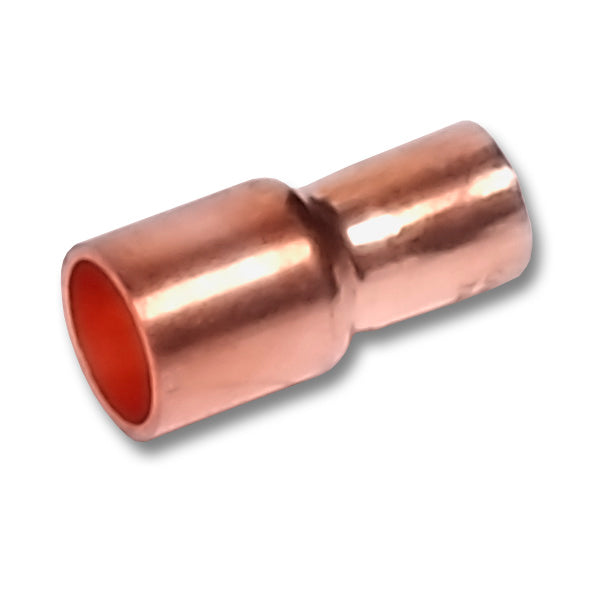

Sanha CU-Absatznippel ist ein Absatznippel aus Kupfer mit einem Lötanschluss (Muffe) und einem Einsteckende. Der Artikel gehört zu den Kapillarlötfittings der Sanha Serie 5000 zum Verbinden von Kupferrohren durch Weich- oder Hartlöten.

Technische Daten

Serie	Sanha Kapillarlötfittings Serie 5000, Katalognummer 5243
Bauform	Absatznippel mit Lötanschluss und Einsteckende
Werkstoff	Kupfer Cu-DHP (CW024A)
Verbindung	Kapillarlöten (Weich- und Hartlöten)
Passende Rohre	Kupferrohre nach EN 1057 (laut Sanha)
Norm	entspricht EN 1254-1 (laut Sanha)
Prüfgrundlage	geprüft nach DVGW GW 8 (laut Sanha)
Abmessungen	d 8 bis 108 mm
Kennzeichnung am Fitting	Hersteller (SA) und Dimension

Maße in mm laut Sanha Z-Maße-Datenblatt; die Bezeichnungen der Spalten entsprechen der Zeichnung im Datenblatt (d Rohraußendurchmesser, z Z-Maß).

Größe	Artikelnummer	d1	d2	L	z
8ax6	1524386	8	6	18	11
10ax6	15243106	10	6	20	13
10ax8	15243108	10	8	18	10
12ax6	15243126	12	6	23	16
12ax8	15243128	12	8	22	15
12ax10	152431210	12	10	21	12
14ax10	152431410	14	10	24	15
14ax12	152431412	14	12	24	14
15ax8	15243158	15	8	26	18
15ax10	152431510	15	10	25	16
15ax12	152431512	15	12	26	16
15ax14	152431514	15	14	27	16
16ax10	152431610	16	10	27	18
16ax12	152431612	16	12	27	17
16ax14	152431614	16	14	28	16
16ax15	152431615	16	15	27	15
18ax10	152431810	18	10	29	20
18ax12	152431812	18	12	29	19
18ax14	152431814	18	14	31	19
18ax15	152431815	18	15	31	19
18ax16	152431816	18	16	30	18
22ax10	152432210	22	10	35	26
22ax12	152432212	22	12	35	25
22ax14	152432214	22	14	36	24
22ax15	152432215	22	15	36	24
22ax16	152432216	22	16	35	24
22ax18	152432218	22	18	37	23
22ax20	152432220	22	20	37	22
28ax12	152432812	28	12	40	31
28ax14	152432814	28	14	41	30
28ax15	152432815	28	15	41	29
28ax16	152432816	28	16	40	28
28ax18	152432818	28	18	41	27
28ax22	152432822	28	22	44	27
32ax18	152433218	32	18	47	33
32ax22	152433222	32	22	48	31
32ax28	152433228	32	28	48	29
35ax15	152433515	35	15	52	40
35ax18	152433518	35	18	51	38
35ax22	152433522	35	22	52	36
35ax28	152433528	35	28	53	34
40ax28	152434028	40	28	58	39
40ax32	152434032	40	32	58	36
42ax15	152434215	42	15	62	49
42ax18	152434218	42	18	59	46
42ax22	152434222	42	22	61	44
42ax28	152434228	42	28	60	41
42ax32	152434232	42	32	60	38
42ax35	152434235	42	35	62	38
54ax22	152435422	54	22	73	57
54ax28	152435428	54	28	71	52
54ax35	152435435	54	35	72	48
54ax42	152435442	54	42	75	47
64ax35	152436435	64	35	79	55
64ax42	152436442	64	42	79	51
64ax54	152436454	64	54	77	44
66,7ax42	152436742	67	42	81	53
66,7ax54	152436754	67	54	80	47
70ax64	152437064	70	64	77	43
76,1ax35	152437635	76	35	86	61
76,1ax42	152437642	76	42	86	58
76,1ax54	152437654	76	54	85	52
76,1ax64	152437664	76	64	81	48
76,1ax66,7	152437667	76	67	81	46
80ax54	152438054	80	54	89	56
80ax76,1	152438076	80	76	78	43
88,9ax54	152438954	89	54	98	62
88,9ax64	152438964	89	64	91	57
88,9ax76,1	152438976	89	76	86	51
108,0ax54	1524310854	108	54	116	83
108,0ax64	1524310864	108	64	113	78
108,0ax76,1	1524310876	108	76	108	72
108,0ax88,9	1524310889	108	89	105	66

Merkmale

Einsatzbereiche laut Sanha (Technische Information Serie 5000): Trinkwasser, Heizung und Kühlung, Kälteanlagen, Gasinstallationen, Solaranlagen, Druckluft und technische Gase. Betriebsdruck und Betriebstemperatur richten sich laut Sanha nach den jeweils geltenden Regelwerken.
Laut Sanha mit allen Kupferrohren nach EN 1057 kombinierbar; daneben nennt Sanha Kupferrohre nach EN 13349, EN 12735 und EN 13348.
DVGW-Baumusterprüfzertifikat DV-7411AO2009 für SANHA-Lötfittings (Kapillarlötfitting aus Kupfer für Rohre aus Kupfer, Prüfgrundlage DVGW GW 8), gültig bis 17.07.2029.
DVGW-Konformitätsbestätigung Hygiene HW-1001DQ0144 für Kapillarlötfittings „SA“ (Serie 5000) aus Kupfer CW024A (Cu-DHP) für die Trinkwasserinstallation, gültig bis 12.02.2030.

Hinweis zu den Varianten

Wählen Sie die Größe. Die Größe nennt die beiden Anschlussdurchmesser d1 x d2 in mm. Der Zusatz a steht für das Einsteckende (Außenmaß).
