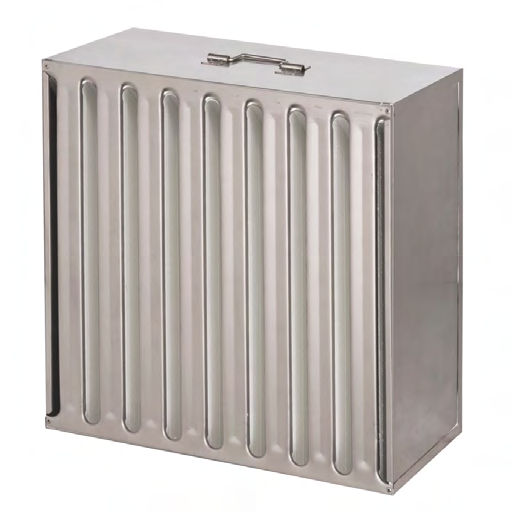

AFPRO HEPA HCS/HVS-Serie

Die AFPRO HEPA HCS/HVS-Serie umfasst Filter in V-Zellen-Bauweise (Turbulent Flow) mit Glasfaserpapier als Filtermedium in einem Rahmen aus Edelstahl. Laut Artikelnummernschema (Katalog S. 79) steht HVS für eine V-Zelle mit Edelstahlrahmen und HCS für die Hochleistungs-V-Zelle mit Edelstahlrahmen. Der Hersteller sieht die Serie für Reinräume, Asbestsanierung und OP-Säle vor.

Erhältlich sind alle HCS- und HVS-Filter in mehreren Ausführungen: Filterklassen E10, E11, H13, H14 und ePM1 80% und mehrere Ausführungen (Typ, Dichtung). Die Klasse ePM1 80% ist eine Klasse nach ISO 16890 und keine Schwebstofffilterklasse nach EN 1822. Für Klassen und Ausführungen ohne Katalogtabelle, zum Beispiel mit Zusatz HT, stammen die Angaben aus unseren Artikeldaten.

• Nach EN 1822 gehören zur Gruppe E (EPA) die Klassen E10 und E11 und zur Gruppe H (HEPA) die Klassen H13 und H14. Mindestabscheidegrad (Globalwert bei MPPS) laut Katalog S. 27: E10 mindestens 85 %, E11 mindestens 95 %, H13 mindestens 99,95 %, H14 mindestens 99,995 %.
• Nach ISO 16890 gibt die Klasse ePM1 80% den Abscheidegrad für Partikel von 0,3 bis 1 µm an; laut Katalog S. 19 wird die Prozentzahl auf 5 % abgerundet. Diese Klasse ist keine Schwebstofffilterklasse nach EN 1822.
• Laut Artikelnummernschema (Katalog S. 79) gehört der Typ zu den Turbulent-Flow-Filtern; das Typkürzel HVS steht für eine V-Zelle mit Edelstahlrahmen.
• Laut Katalog ist der Volumenstrom auf 125 % des Nennwerts begrenzt. Bei höherem Volumenstrom können Filter in eine niedrigere Klasse fallen.
• Einbauhinweise laut Hersteller (Katalog S. 142): Das Filtermedium darf nicht berührt werden. Jeder hocheffiziente Luftfilter muss nach dem Einbau validiert werden, um den ordnungsgemäßen Sitz zu prüfen.
• Bei gleicher Abmessung und Filterklasse nennt der Katalog für den Typ HCS eine größere Filterfläche als für den Typ HVS, zum Beispiel bei 610x610x292 mm in H13: HCS 40,3 m², HVS 37,0 m².
• Filterfläche, Nennvolumenstrom und Anfangsdruckdifferenz laut Katalog zeigen wir bei der gewählten Abmessung an.

Die Bedeutung des Zusatzes HT in der Artikelnummer ist im Katalog nicht erklärt.

Bitte prüfen Sie vor der Bestellung das Einbaumaß Ihres Filterrahmens.

Wählen Sie die Abmessung, die Filterklasse und die Ausführung. Die Abmessung ist in mm angegeben (Breite x Höhe x Tiefe). Die Ausführung entspricht den ersten Stellen der Artikelnummer nach dem Artikelnummernschema der AFPRO HEPA-Filter (Katalog S. 79 und 89): Typ, Stelle 2 Abstandshalter (1 Schmelzkleber, 2 Aluminium), Stelle 3 Dichtung; danach folgen Filterklasse, Gitter, Höhe, Breite und Rahmentiefe. Codes, die das Schema nicht erklärt, sind als Code angegeben; Zusätze wie HT oder ES erklärt der Katalog nicht. Wenn bei der Ausführung kein Gitter genannt ist, hat die Variante kein Schutzgitter. Der letzte Buchstabe der Artikelnummer steht laut Schema (S. 79) für die Rahmendicke: L = 150 mm, M = 292 mm; bei Sondermaßen stehen die Maße direkt in der Artikelnummer. Soweit der Katalog Leistungswerte für eine Variante nennt, werden sie bei der Variantenauswahl angezeigt; für die übrigen Varianten enthält der Katalog keine Leistungswerte.

Werte laut AFPRO Katalog 2026, S. 84; Anfangsdruckdifferenz bei Nennvolumenstrom.

Werte laut AFPRO Katalog 2026, S. 85; Anfangsdruckdifferenz bei Nennvolumenstrom.
