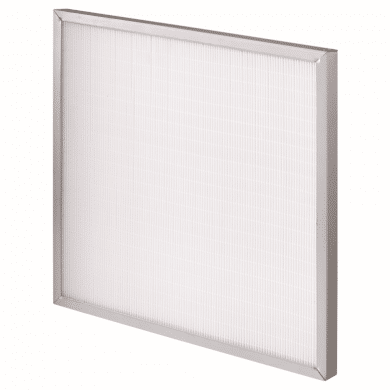

AFPRO HEPA HLM-Serie

Die AFPRO HEPA HLM-Serie umfasst Schwebstofffilter von AFPRO Filters in Laminar-Flow-Bauweise mit einem Rahmen aus mitteldichter Faserplatte (MDF) (Typcode HLM laut Artikelnummernschema, Katalog 2026, S. 89). Laminar Flow Filter werden laut Hersteller in Reinräumen eingesetzt, in denen eine hohe Luftqualität entscheidend ist; sie haben einen niedrigeren Durchsatz als Turbulent Flow Filter (Katalog S. 75).

Erhältlich sind alle HLM-Filter in mehreren Ausführungen: Filterklassen E10, E11, H13, H14, U15, ePM1 55%, ePM1 80% und ePM2.5 55%, Rahmentiefen von 45 bis 292 mm und mehrere Ausführungen (Dichtung). Die Klassen ePM1 55%, ePM1 80% und ePM2.5 55% sind Klassen nach ISO 16890 und keine Schwebstofffilterklassen nach EN 1822. Eine Serienseite mit technischen Daten enthält der Katalog für HLM nicht; Klassen und Maße stammen aus unseren Artikeldaten.

• Nach EN 1822 gehören zur Gruppe E (EPA) die Klassen E10 und E11, zur Gruppe H (HEPA) die Klassen H13 und H14 und zur Gruppe U (ULPA) die Klasse U15. Mindestabscheidegrad (Globalwert bei MPPS) laut Katalog S. 27: E10 mindestens 85 %, E11 mindestens 95 %, H13 mindestens 99,95 %, H14 mindestens 99,995 %, U15 mindestens 99,9995 %.
• Nach ISO 16890 geben die Klassen ePM1 55% und ePM1 80% den Abscheidegrad für Partikel von 0,3 bis 1 µm an, die Klasse ePM2.5 55% für Partikel von 0,3 bis 2,5 µm; laut Katalog S. 19 wird die Prozentzahl auf 5 % abgerundet. Diese Klassen sind keine Schwebstofffilterklassen nach EN 1822.
• Hocheffiziente Luftfilter kommen laut Hersteller z. B. in Krankenhäusern, in der Nuklearindustrie, der Lebensmittelindustrie und im Halbleiterbereich zum Einsatz (Katalog S. 75).

Wählen Sie die Abmessung, die Filterklasse und die Ausführung. Die Abmessung ist in mm angegeben (Breite x Höhe x Tiefe). Die Ausführung entspricht den ersten Stellen der Artikelnummer nach dem Artikelnummernschema der AFPRO HEPA-Filter (Katalog S. 79 und 89): Typ, Stelle 2 Abstandshalter (1 Schmelzkleber, 2 Aluminium), Stelle 3 Dichtung; danach folgen Filterklasse, Gitter, Höhe, Breite und Rahmentiefe. Codes, die das Schema nicht erklärt, sind als Code angegeben; Zusätze wie HT oder ES erklärt der Katalog nicht. Wenn bei der Ausführung kein Gitter genannt ist, hat die Variante ein beidseitiges Schutzgitter. Der letzte Buchstabe der Artikelnummer steht laut Schema (S. 89) für die Rahmentiefe, zum Beispiel E = 68 mm, G = 80 mm, I = 90 mm, Q = 110 mm, L = 150 mm; bei Sondermaßen stehen die Maße direkt in der Artikelnummer.

• Das Filtermedium nicht berühren, es kann sonst beschädigt werden.
• Jeder hocheffiziente Luftfilter muss nach dem Einbau validiert werden, um den ordnungsgemäßen Sitz zu prüfen.
• Bei der Montage darauf achten, dass Rahmen und Filter sauber und die Dichtungen intakt sind.
• Den Filtereinbau mit Datum, Typ und Anfangswiderstand dokumentieren.

Angaben laut AFPRO Katalog 2026, S. 142. Bitte prüfen Sie vor der Bestellung das Einbaumaß Ihres Filterrahmens.
