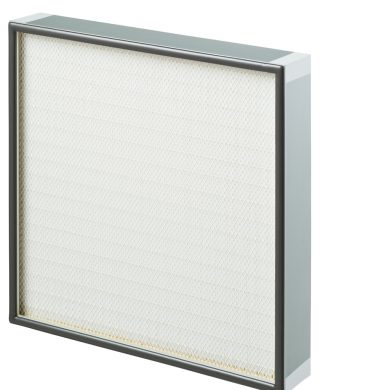

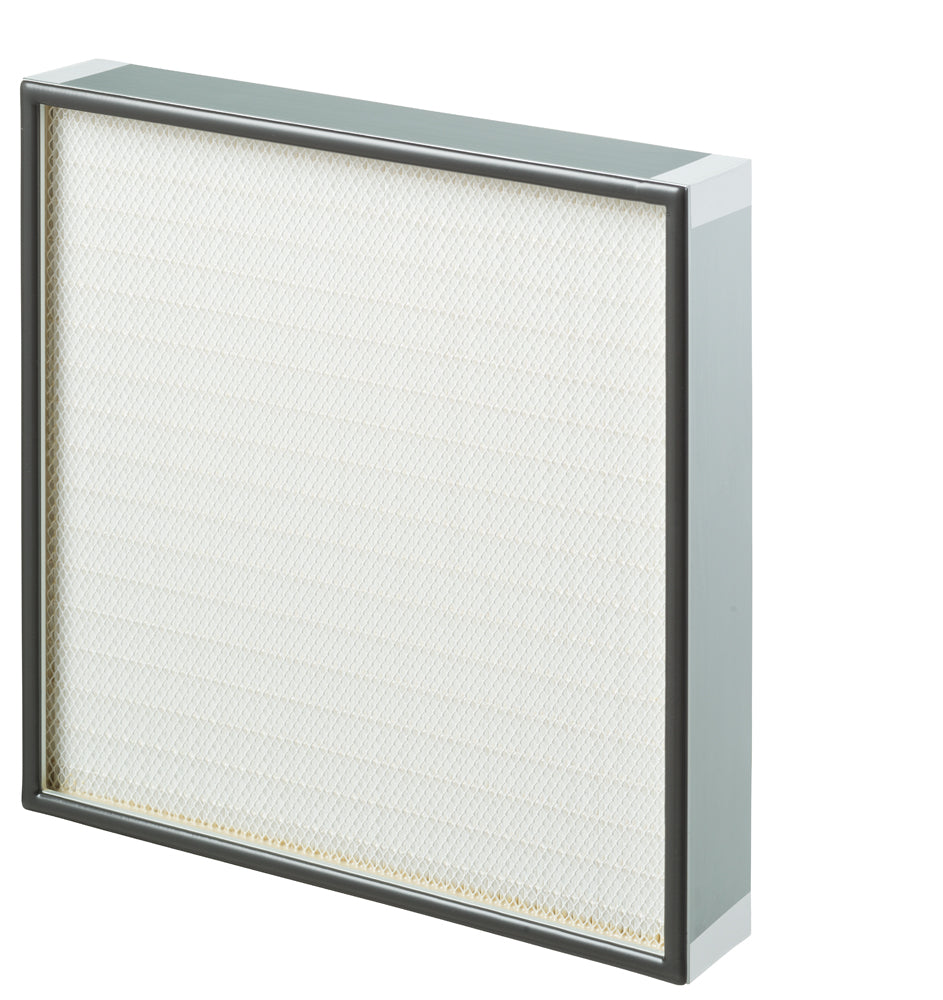

AFPRO HEPA HLA-Serie

Die AFPRO HEPA HLA-Serie umfasst Schwebstofffilter (EPA, HEPA, ULPA) nach EN 1822 in Laminar-Flow-Bauweise. Sie bestehen aus Glasfaserpapier als Filtermedium in einem Aluminiumrahmen (Typcode HLA laut Artikelnummernschema, Katalog S. 89). Der Hersteller sieht die Filter für Reinräume und OP-Säle vor.

Erhältlich sind alle HLA-Filter in mehreren Ausführungen: Filterklassen E10, E11, E12, H13, H14, U15, ePM1 55%, ePM1 80% und ePM2.5 55%, Rahmentiefen von 30 bis 150 mm und mehrere Ausführungen (Dichtung, Gitter). Die Klassen ePM1 55%, ePM1 80% und ePM2.5 55% sind Klassen nach ISO 16890 und keine Schwebstofffilterklassen nach EN 1822. Katalogwerte gibt es für die Größen der Serientabellen HLA-E, HLA-G, HLA-I, HLA-Q, HLA-J und HLA-H; für die übrigen Varianten stammen die Angaben aus unseren Artikeldaten.

• Nach EN 1822 gehören zur Gruppe E (EPA) die Klassen E10, E11 und E12, zur Gruppe H (HEPA) die Klassen H13 und H14 und zur Gruppe U (ULPA) die Klasse U15. Mindestabscheidegrad (Globalwert bei MPPS) laut Katalog S. 27: E10 mindestens 85 %, E11 mindestens 95 %, E12 mindestens 99,5 %, H13 mindestens 99,95 %, H14 mindestens 99,995 %, U15 mindestens 99,9995 %.
• Nach ISO 16890 geben die Klassen ePM1 55% und ePM1 80% den Abscheidegrad für Partikel von 0,3 bis 1 µm an, die Klasse ePM2.5 55% für Partikel von 0,3 bis 2,5 µm; laut Katalog S. 19 wird die Prozentzahl auf 5 % abgerundet. Diese Klassen sind keine Schwebstofffilterklassen nach EN 1822.
• Bei gleicher Größe, gleicher Filterklasse und gleichem Nennvolumenstrom nennt der Katalog für größere Rahmentiefen eine größere Filterfläche und eine niedrigere Anfangsdruckdifferenz (Beispiel in der Tabelle).
• Laut Katalog ist der Volumenstrom auf 125 % des Nennwerts begrenzt. Bei höherem Volumenstrom können Filter in eine niedrigere Klasse fallen.
• Einbauhinweise laut Hersteller (Katalog S. 142): Das Filtermedium darf nicht berührt werden. Jeder Filter muss nach dem Einbau validiert werden, um den ordnungsgemäßen Sitz zu prüfen.
• Laut Katalog gibt es U15 in den HLA-Serientabellen nur in 6 Größen: 305x610, 610x610, 610x1220, 457x457, 762x762 und 762x915 mm.
• Bei gleicher Größe und gleichem Nennvolumenstrom nennt der Katalog für größere Rahmentiefen eine größere Filterfläche und eine niedrigere Anfangsdruckdifferenz (Beispiel in der Tabelle).
• Laut Artikelnummernschema (Katalog S. 89) ist die Gel-Dichtung in den Rahmendicken 80, 104, 94, 72 und 128 mm erhältlich. Eine Katalogtabelle mit Leistungswerten gibt es nur für 80 mm (Serie HLA-H).

Bitte prüfen Sie vor der Bestellung das Einbaumaß Ihres Filterrahmens.

Bei Fragen zu Einsatz oder Einbaumaß nutzen Sie bitte das Fragenformular auf dieser Seite.

Wählen Sie die Abmessung, die Filterklasse und die Ausführung. Die Abmessung ist in mm angegeben (Breite x Höhe x Tiefe). Die Ausführung entspricht den ersten Stellen der Artikelnummer nach dem Artikelnummernschema der AFPRO HEPA-Filter (Katalog S. 79 und 89): Typ, Stelle 2 Abstandshalter (1 Schmelzkleber, 2 Aluminium), Stelle 3 Dichtung; danach folgen Filterklasse, Gitter, Höhe, Breite und Rahmentiefe. Codes, die das Schema nicht erklärt, sind als Code angegeben; Zusätze wie HT oder ES erklärt der Katalog nicht. Wenn bei der Ausführung kein Gitter genannt ist, hat die Variante ein beidseitiges Schutzgitter. Der letzte Buchstabe der Artikelnummer steht laut Schema (S. 89) für die Rahmentiefe, zum Beispiel E = 68 mm, G = 80 mm, I = 90 mm, Q = 110 mm, L = 150 mm; bei Sondermaßen stehen die Maße direkt in der Artikelnummer. Soweit der Katalog Leistungswerte für eine Variante nennt, werden sie bei der Variantenauswahl angezeigt; für die übrigen Varianten enthält der Katalog keine Leistungswerte.

Beispiel Rahmenmaß 610x610 mm bei einem Nennvolumenstrom von 600 m³/h, Werte laut AFPRO Katalog 2026, S. 90 bis 97.

Werte laut AFPRO Katalog 2026, S. 90 und 92; Anfangsdruckdifferenz bei Nennvolumenstrom.

Beispiel Rahmenmaß 610x610 mm, Filterklasse U15, bei einem Nennvolumenstrom von 600 m³/h, Werte laut AFPRO Katalog 2026, S. 91 bis 97.

Beispiel Rahmenmaß 610x610 mm, Filterklasse H14, bei einem Nennvolumenstrom von 600 m³/h, Werte laut AFPRO Katalog 2026, S. 91 bis 97.
