AFPRO HEPA HCG/HVG-Serie

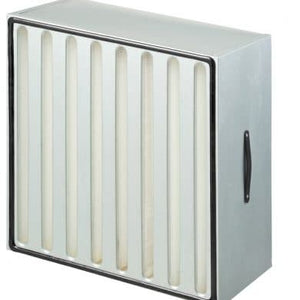

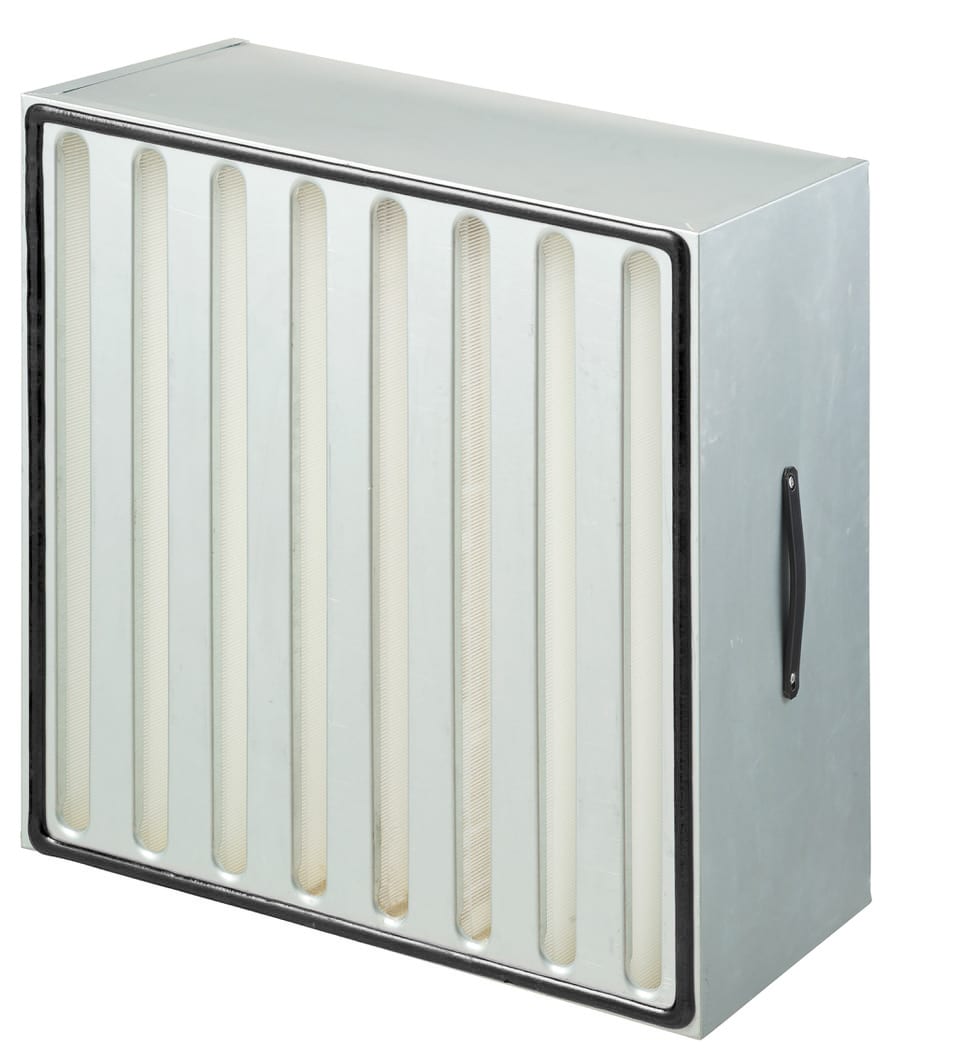

Die AFPRO HEPA HCG/HVG-Serie umfasst Filter in V-Zellen-Bauweise (Turbulent Flow) mit Glasfaserpapier als Filtermedium in einem Rahmen aus verzinktem Stahl. Laut Artikelnummernschema (Katalog S. 79) steht HVG für eine V-Zelle mit verzinktem Stahlrahmen und HCG für die Ausführung mit hoher Kapazität. Der Hersteller sieht die Serie für Reinräume, Asbestsanierung und OP-Säle vor.

Erhältlich sind alle HCG- und HVG-Filter in mehreren Ausführungen: Filterklassen E10, E11, E12, H13, H14, ePM1 55%, ePM1 80% und ePM2.5 55% und mehrere Ausführungen (Typ, Dichtung, Gitter). Die Klassen ePM1 55%, ePM1 80% und ePM2.5 55% sind Klassen nach ISO 16890 und keine Schwebstofffilterklassen nach EN 1822. Die Katalogserie HVG/HCG führt die Klassen E10, E11, H13 und H14; für die übrigen Klassen und für die Ausführungen mit Zusatz HT enthält der Katalog keine technischen Daten, die Angaben stammen dann aus unseren Artikeldaten.

• Nach EN 1822 gehören zur Gruppe E (EPA) die Klassen E10, E11 und E12 und zur Gruppe H (HEPA) die Klassen H13 und H14. Mindestabscheidegrad (Globalwert bei MPPS) laut Katalog S. 27: E10 mindestens 85 %, E11 mindestens 95 %, E12 mindestens 99,5 %, H13 mindestens 99,95 %, H14 mindestens 99,995 %.
• Nach ISO 16890 geben die Klassen ePM1 55% und ePM1 80% den Abscheidegrad für Partikel von 0,3 bis 1 µm an, die Klasse ePM2.5 55% für Partikel von 0,3 bis 2,5 µm; laut Katalog S. 19 wird die Prozentzahl auf 5 % abgerundet. Diese Klassen sind keine Schwebstofffilterklassen nach EN 1822.
• Einbauhinweise laut Hersteller (Katalog S. 142): Das Filtermedium darf nicht berührt werden. Jeder Filter muss nach dem Einbau validiert werden, um den ordnungsgemäßen Sitz zu prüfen.
• Bei gleicher Abmessung und Filterklasse nennt der Katalog für den Typ HCG eine größere Filterfläche als für den Typ HVG, zum Beispiel bei 610x610x292 mm in H13: HCG 40,3 m², HVG 37,0 m².
• Laut Katalog ist der Volumenstrom auf 125 % des Nennwerts begrenzt. Bei höherem Volumenstrom können Filter in eine niedrigere Klasse fallen.
• Laut Artikelnummernschema (Katalog S. 79) gehört der Typ zu den Turbulent-Flow-Filtern; das Typkürzel HVG steht für eine V-Zelle mit verzinktem Stahlrahmen.

Die Bedeutung des Zusatzes HT in der Artikelnummer ist im Katalog nicht erklärt.

Bitte prüfen Sie vor der Bestellung das Einbaumaß Ihres Filterrahmens.

Wählen Sie die Abmessung, die Filterklasse und die Ausführung. Die Abmessung ist in mm angegeben (Breite x Höhe x Tiefe). Die Ausführung entspricht den ersten Stellen der Artikelnummer nach dem Artikelnummernschema der AFPRO HEPA-Filter (Katalog S. 79 und 89): Typ, Stelle 2 Abstandshalter (1 Schmelzkleber, 2 Aluminium), Stelle 3 Dichtung; danach folgen Filterklasse, Gitter, Höhe, Breite und Rahmentiefe. Codes, die das Schema nicht erklärt, sind als Code angegeben; Zusätze wie HT oder ES erklärt der Katalog nicht. Wenn bei der Ausführung kein Gitter genannt ist, hat die Variante kein Schutzgitter. Der letzte Buchstabe der Artikelnummer steht laut Schema (S. 79) für die Rahmendicke: L = 150 mm, M = 292 mm; bei Sondermaßen stehen die Maße direkt in der Artikelnummer. Soweit der Katalog Leistungswerte für eine Variante nennt, werden sie bei der Variantenauswahl angezeigt; für die übrigen Varianten enthält der Katalog keine Leistungswerte.

Werte laut AFPRO Katalog 2026, S. 82; Anfangsdruckdifferenz bei Nennvolumenstrom.
