Radialventilator richtig auswählen: Volumenstrom & Druck
Ein Radialventilator ist das Herzstück jeder professionellen Lüftungsanlage: Er schafft höheren Druck bei gleichem Stromverbrauch als Axial-Ventilatoren und eignet sich damit ideal für Kanalsysteme mit Filtern, Bögen und langen Leitungswegen. Wer hier falsch dimensioniert, zahlt doppelt — ein zu kleiner Ventilator liefert nicht die geplante Luftmenge, ein zu großer verschwendet Strom und erzeugt unnötigen Lärm.
Die Auswahl folgt dabei einer klaren Logik: Zuerst bestimmen Sie den benötigten Volumenstrom, dann den Druckverlust Ihres Kanalnetzes, und erst danach wählen Sie das konkrete Gerät samt Motor und Regelung. Dieser Ratgeber führt Sie Schritt für Schritt durch genau diese Reihenfolge — von der Volumenstrom-Berechnung über den Druckverlust bis zur Motorwahl und den passenden Herstellern.
Volumenstrom berechnen: Faustregeln je Anwendung
Die erste Frage lautet: Wie viel Luft muss bewegt werden? Der Volumenstrom in Kubikmetern pro Stunde ist die Grundgröße jeder Ventilator-Auslegung, und er ergibt sich immer aus der Nutzung des Raums. In Wohnräumen geht es um Feuchte- und CO₂-Abfuhr, in Küchen um Wrasen und Fett, in Werkstätten um Schadstoffe — entsprechend unterschiedlich fallen die Anforderungen aus.
Für die Praxis haben sich zwei Rechenwege etabliert: entweder personenbezogen (Luftmenge pro anwesender Person) oder raumbezogen über die Luftwechselrate, also wie oft das gesamte Raumvolumen pro Stunde ausgetauscht wird. Bei Wohngebäuden führen beide Wege meist zu ähnlichen Ergebnissen; bei Sonderanwendungen wie Lackierereien dominiert die Luftwechselrate, weil dort die Schadstofffracht und nicht die Personenzahl maßgeblich ist. Rechnen Sie im Zweifel beide Varianten und nehmen Sie den höheren Wert als Auslegungsbasis.
| Anwendung | Faustregel |
|---|---|
| Wohnraum-Lüftung | 30 m³/h pro Person ODER 0,4-facher Luftwechsel/h |
| Großküche | 1.500–4.000 m³/h pro m² Kochfläche |
| Büro | 30–50 m³/h pro Person (DIN EN 16798-1) |
| Industrie/Werkstatt | 5–10 Luftwechsel/h |
| Lackiererei | 30–60 Luftwechsel/h |
Planen Sie außerdem eine gewisse Reserve ein: Filter verschmutzen im Betrieb und erhöhen den Widerstand, sodass die tatsächlich geförderte Luftmenge über die Standzeit sinkt. Ein Ventilator, der seinen Auslegungspunkt nur im Neuzustand gerade so erreicht, ist zu knapp gewählt. Für Wohngebäude liefert der Ratgeber KWL planen die Grundlagen, für gewerbliche Küchen der Leitfaden Großküche planen.
Druckverlust kalkulieren
Der Volumenstrom allein sagt noch nichts darüber aus, ob ein Ventilator die Luft auch tatsächlich durch Ihr Kanalnetz bewegt. Jedes Bauteil im Luftweg — vom geraden Kanal über Bögen bis zum Filter — setzt der Strömung einen Widerstand entgegen, den der Ventilator als statischen Druck überwinden muss. Die Summe all dieser Einzelwiderstände ergibt den Gesamtdruckverlust der Anlage, gemessen in Pascal.
Genau hier spielt der Radialventilator seine Stärke aus: Während Axialventilatoren bei steigendem Gegendruck schnell einbrechen, halten Radialventilatoren ihren Volumenstrom auch gegen erhebliche Widerstände. Für die Auslegung addieren Sie schlicht die Druckverluste aller Komponenten entlang des ungünstigsten Strömungswegs — die folgende Tabelle liefert die Faustwerte je Bauteil.
| Komponente | Druckverlust |
|---|---|
| Geradeauskanal | 0,8–1,5 Pa/m |
| Bogen 90° | 5–15 Pa pro Stück |
| T-Stück | 10–25 Pa |
| Filter F7 | 50–150 Pa (verschmutzt: bis 250 Pa) |
| Schalldämpfer | 10–40 Pa |
| Wärmetauscher | 80–200 Pa |
| Auslass-/Einlass-Gitter | 5–20 Pa |
Auffällig ist der große Anteil des Filters am Gesamtwiderstand — und vor allem, wie stark er im verschmutzten Zustand ansteigt. Rechnen Sie deshalb immer mit dem Enddruckverlust des Filters, nicht mit dem Neuwert, sonst bricht die Luftmenge gegen Ende der Filterstandzeit ein. Wie sich Filter auf den Druckverlust auswirken und welche Klasse Sie benötigen, lesen Sie im Beitrag zu den Filterklassen für Lüftungsanlagen.
EC-Motor oder AC-Motor?
Steht der Betriebspunkt fest, folgt die Motorfrage — und sie entscheidet maßgeblich über die Betriebskosten der nächsten Jahre. Klassische AC-Motoren arbeiten mit Wechselstrom direkt vom Netz und sind in der Anschaffung günstig, verlieren aber gerade im Teillastbetrieb deutlich an Wirkungsgrad. EC-Motoren dagegen sind elektronisch kommutierte Gleichstrommotoren mit integrierter Regelelektronik: Sie laufen in jedem Betriebspunkt effizient und lassen sich ohne Zusatzgeräte stufenlos regeln.
Da Lüftungsanlagen die meiste Zeit nicht auf Volllast, sondern in Teillast laufen, summiert sich der Effizienzvorteil des EC-Motors im Alltag erheblich. Hinzu kommt der geringere Verschleiß: Ohne Bürsten und ohne vorgeschalteten Frequenzumrichter gibt es schlicht weniger Teile, die altern können.
AC-Motor (klassisch)
- Günstig in der Anschaffung
- Drehzahl-Regelung über Frequenzumrichter
- Wirkungsgrad 60–75 %
- Größerer Verschleiß
EC-Motor (modern)
- Wirkungsgrad 85–95 % — spart 30–50 % Strom
- Direkt regelbar 0–100 % (0–10V)
- Geräuscharm
- Wartungsarm — keine Bürsten
Profi-Tipp: Bei Neuanlagen immer EC-Motor wählen — die Mehrkosten amortisieren sich in 2–4 Jahren.
Drehzahlregelung: drei Methoden
Kaum eine Anlage läuft dauerhaft mit derselben Luftmenge: Nachtabsenkung, Bedarfslüftung oder Stoßbetrieb in der Küche verlangen eine anpassbare Drehzahl. Welche Regelmethode infrage kommt, hängt direkt vom Motortyp ab.
| Methode | Beschreibung |
|---|---|
| Stufen-Regler (Trafo) | 3–5 Stufen, einfach, AC-Motor |
| Frequenzumrichter | Stufenlos 0–100 %, AC-Motor |
| 0–10V Signal | Direkt für EC-Motoren — beste Lösung |
Passende Drehzahlregler und weiteres Klimazubehör finden Sie in unserem Shop.
Schallpegel und Hersteller im Überblick
Ein technisch perfekt ausgelegter Ventilator kann im Alltag trotzdem stören — nämlich dann, wenn der Schallpegel nicht zur Nutzung des Raums passt. Gerade in Schlafräumen entscheidet die Akustik über die Akzeptanz der gesamten Anlage. Achten Sie deshalb schon bei der Auswahl auf die Schalldaten des Herstellers und vergleichen Sie diese mit den Richtwerten des jeweiligen Raumtyps.
Beeinflussen lässt sich der Schall über mehrere Stellschrauben: Ein größer dimensionierter Ventilator bei niedrigerer Drehzahl läuft leiser als ein kleiner am Limit, Schalldämpfer im Kanal reduzieren die Übertragung in die Räume, und eine entkoppelte Montage verhindert Körperschall im Baukörper. Wer diese Punkte bei der Planung berücksichtigt, spart sich teure Nachbesserungen.
Richtwerte für den Schallpegel
- 25 dB(A) — Schlafzimmer
- 35 dB(A) — Wohnraum
- 40 dB(A) — Büro
- 70 dB(A) — Gewerbeküche
Hersteller-Vergleich
Bei der Herstellerwahl lohnt der Blick auf das Einsatzprofil: Nicht jede Marke deckt jedes Segment gleich gut ab.
| Hersteller | Stärke | Empfehlung für |
|---|---|---|

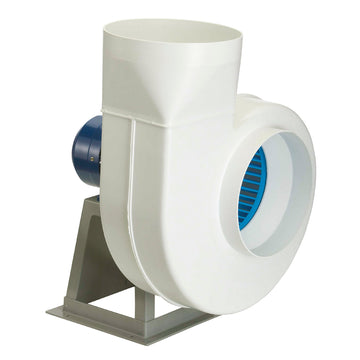

| S&P (Soler & Palau) | Riesiges Sortiment, EC-Motor | Wohn- und Gewerbe-Lüftung |
| Blauberg | Made in Germany, Premium | Dezentrale Lüftung, Industrie |

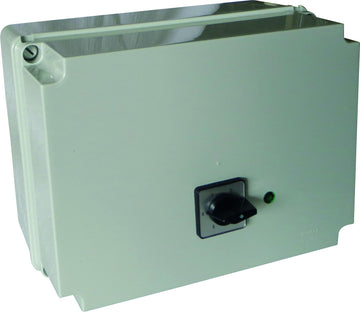

| InoxAir | Edelstahl, Brandgas | Großküche, Brandschutz |
Für den Brandfall ausgelegte Modelle finden Sie in der Kategorie Brandgasventilatoren.
Häufige Fragen
Wie viel Volumenstrom braucht ein Einfamilienhaus?
Bei 150 m² ca. 200–300 m³/h — Berechnung: 0,4-facher Luftwechsel × Raumvolumen. Die tatsächliche Auslegung hängt von Personenzahl, Raumaufteilung und Feuchtelasten ab.
Welchen Wirkungsgrad hat ein EC-Motor?
EC-Motor 85–95 %, AC-Motor 60–75 % bei vollem Leistungspunkt. Im Teillastbetrieb fällt der Vorsprung des EC-Motors noch deutlicher aus.
Brauche ich einen Frequenzumrichter?
Bei EC-Motor nicht — dort erfolgt die Regelung direkt über 0–10V. Beim AC-Motor: Stufenregler oder Frequenzumrichter.
Wann brauche ich einen Brandgasventilator?
Bei Sonderbauten, Treppenhäusern und Tiefgaragen. Klassifizierung F200/F300/F400 nach EN 12101-3.
Fazit
Die Auswahl eines Radialventilators ist kein Ratespiel, sondern folgt einer klaren Rechenkette: erst der Volumenstrom nach Anwendung, dann der Druckverlust des Kanalnetzes, schließlich Motor, Regelung und Schallschutz. Wer Volumenstrom und Druckverlust sauber berechnet und auf einen EC-Motor setzt, erhält einen effizienten und leisen Radialventilator, der über Jahre zuverlässig und sparsam arbeitet. Denken Sie dabei immer an die Filterreserve und die Akustik — beides wird in der Praxis am häufigsten unterschätzt. Alle passenden Komponenten — vom Ventilator bis zum Regler — finden Sie im Lüftungs-Sortiment von wohnungstechnik.de.
